D. Kemampuan menerapkan metode, keterampilan dan piranti teknik yang modern yang diperlukan untuk praktek sistem mekanika.
E. Kemampuan mengidentifikasi, merumuskan, menganalisis dan menyelesaikan permasalahan teknik.
K. Kemampuan menguasai konsep ilmu sains dasar, matematika dan prinsip-prinsip rekayasa pada sistem mekanika.Semangat pagi dan salam sehat,

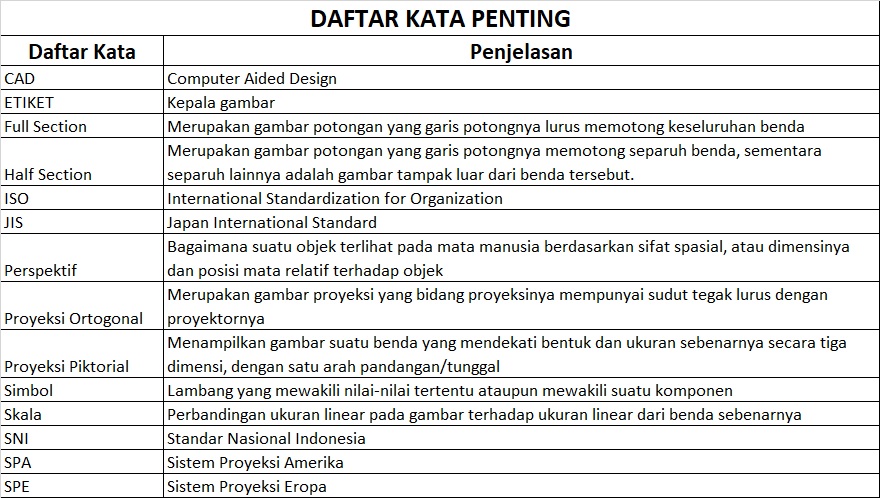

Mata Kuliah Menggambar Mesin merupakan mata kuliah wajib pada Departemen Teknik Mesin. Mata Kuliah ini dilaksanakan selama 16 minggu dengan 16 kali pertemuan. Satu kali pertemuan berdurasi 3x50 menit. Berikut Rencana Perkuliahan beserta jadwal penting mengenai pengumpulan tugas dan ujian.

Teman-teman,
Untul melihat Detail Capaian Pembelajaran dan jadwal pemberian tugas maupun evaluasi dapat mengunduh file RAE pada link ini ya.
Terimakasih dan semoga anda dapat memahami materi pada mata kuliah ini

Semangat Pagi dan Salam Sehat, mahasiswa menggambar mesin.
Sebelum anda mulai memperoleh materi Menggambar Mesin, yuk coba selesaikan beberapa pertanyaan pada link berikut:
https://forms.gle/y5mtKyZkYbDuzYuo8
Pertanyaan ini sebagai bahan bagi pengajar untuk mempersiapkan dan fokus pada materi apa saja. Coba kerjakan dengan jujur ya dan berdasarkan pengetahuan anda saat ini.
“Develop a passion for learning. If you do, you will never cease to grow.” – Anthony J. D’Angelo
Salam Sehat dan Semangat Pagi, teman-teman.
Untuk perkuliahan pertama kita, akan dimulai dengan pengenalan fungsi gambar, alat, dan standar yang digunakan dalam gambar. Hal ini untuk membuka wawasan teman-teman mengenai pentingnya Menggambar Mesin. Selain itu, materi yang dipelajari maupun indikator keberhasilan pada pertemuan ini dapat dilihat pada gambar di bawah.
Materi pada pertemuan 1 dapat anda akses pada link Materi Pertemuan 1 (Fungsi Gambar)
Jangan pernah berhenti untuk terus belajar memperoleh ilmu ya.
“Live as if you were to die tomorrow. Learn as if you were to live forever.” – Mahatma Gandhi

Outline Materi Slide:
Contoh lain dalam menggambar part Seat Ring dan Gate disk

Berikut file materi pada pertemuan kedua. Adapun outline materi yaitu:

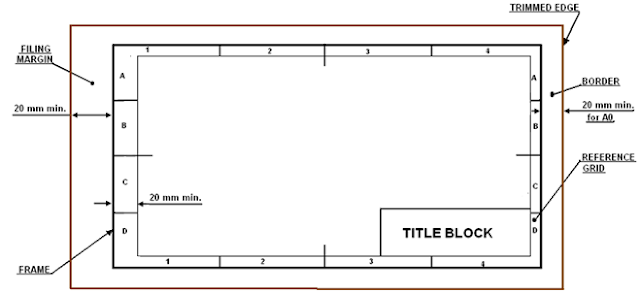

Please, prepare a header drawing on a piece of A4 paper by the following standard
Then, give your name and NRP there
Also, please, draw the components below.
Follow the standard ya..
Do not forget to submit it with the format: name_NRP_class assignment 1
Thank you and good luck!



Outline materi:
- Pengertian proyeksi- Penentuan pandangan
- Susunan gambar
“You don’t learn to walk by following rules. You learn by doing, and by falling over.” –Richard Branson
Kita sudah mempelajari beberapa materi dalam 4 minggu awal, dan agar dapat dipahami dengan baik, saatnya anda mengaplikasikan teori yang telah diperoleh. Sesuai dengan Rencana Pembelajaran Semester, Tugas Studio 1 diberikan pada minggu 4. Pengumpulan terakhir pada pertemuan ke-5. Materi yang diterapkan pada Tugas Studio 1 ini meliputi:
Soal pada Tugas Studio 1 dapat dilihat pada link berikut https://drive.google.com/drive/folders/1FmffkmtGMD2of6yp1KHJ1aYhN_widH81
Tugas Studio 1 terdiri dari 2 soal dan masing-masing digambar pada kertas A3. Jangan lupa terapkan garis tepi dan kepala gambar pada kertas gambar. Pengumpulan tugas yaitu pada saat pertemuan ke-5.
Langkah pengumpulan:

- Pengertian gambar potongan
- Jenis potongan
- Penyajian gambar potongan
Setelah menerima materi mengenai potongan, saatnya anda berlatih untuk menggambar potongan. Gambarkan potongan dari benda di bawah ini pada selembar kertas A3 lengkap dengan garis tepi dan kepala gambar. Silakan menggunakan satu dari sistem proyeksi (SPE atau SPA). Tugas diselesaikan dalam waktu 2*50 menit.

Salam sehat,
Tidak terasa pertemuan kita sudah menginjak pertemuan ke-6, dua minggu sebelum ETS. Pertemuan 3-6, kita mempelajari mengenai proyeksi dan potongan. Pada pertemuan ini, kita akan mempelajari Pandangan Khusus. Pandangan Khusus digunakan jika gambar benda yang diproyeksikan menggunakan proyeksi ortogonal menjadi tidak jelas. Ada beberapa cara menggambar pandangan khusus dan materi tersebut dapat diakses pada Materi Pertemuan 6 (Pandangan Khusus).
Jangan lupa, sub-section pertemuan 6 ini ada pemberian Tugas Studio 2 yang dikumpulkan pada minggu ke-7. Detail mengenai Tugas Studio 2, dapat dilihat pada sub-section di bawah.

Pada folder materi ini terdapat beberapa video terkait penjelasan pandangan khusus. Selain itu, terdapat dua slide referensi terkait materi tersebut
Gambarkan pandangan dari benda kerja di bawah ini menggunakan konsep pandangan khusus. (Ukuran tidak ditentukan, setiap orang boleh mengasumsikan ukuran secara mandiri). Tugas dikumpulkan 2 jam setelah jam kuliah.

Tugas Studio 2 merupakan penerapan dari materi mengenai potongan dan standar garis. Tugas diberikan pada pertemuan ke-6 dan dikumpulkan pada pertemuan ke-7. Silakan melihat tugas tersebut pada link yang telah disediakan pada sub-section Tugas Studio 2.
Panduan Pengumpulan Tugas
Soal dan ketentuan tugas dapat dilihat pada link berikut https://drive.google.com/drive/folders/1a_Z4zqkLeqTbSXo0d6Lal7pRwbKHkaSr
Silakan baca keterangan masing-masing gambar dengan teliti dan kumpulkan sebelum waktu berakhir

Materi ini menjelaskan mengenai:
- Aturan-aturan dasar penunjukan ukuran
- Cara-cara penunjukan ukuran“Research shows that you begin learning in the womb and go right on learning until the moment you pass on. Your brain has a capacity for learning that is virtually limitless, which makes every human a potential genius.” – Michael J. Gelb
Tdak terasa kita sudah mencapai setengah dari total pertemuan pada Mata Kuliah Menggambar Mesin. Pada minggu ini, diberikan beberapa soal untuk mengetahui apakah semua mahasiswa sudah mencapai Capaian Pembelajaran yang direncanakan.
Materi yang diujikan meliputi:
WARNINGS!
Semangat pagi dan Salam Sehat, Kawan-Kawan.
Tidak terasa kita telah melewati Tengah Semester. Berdasarkan Rencana Assessmen dan Evaluasi (RAE) pada Section awal, anda akan mendapatkan tugas untuk menggambar menggunakan Software AutoCAD. Oleh karena itu, teman-teman direkomendasikan untuk melihat beberapa video tutorial menggunakan 3D CAD. Video ini dapat dipelajari dengan waktu mandiri.

Toleransi terbagi menjadi dua, yaitu:
#1 Calculate the sizes and tolerances for one of the drawings shown in Fig.
a. "A" diameter to have an LC3 (inch) or H7 /h6 (metric) fit.
b. "B" diameter requires a 96 diamond knurl or its equivalent.
c. "C" diameter to have an LT3 (inch) or H7 /k6 (metric) fit.
d. "D" diameter to be a minimum relief (undercut).
e. "E" to be a standard No. 807 Woodruff key in the center of the segment and the diameter to be controlled by an RC3 (inch) or H7 /g6 (metric) fit.
f. "F' to be undercut for a standard external retaining ring and dimensioned to manufacturer's specifications.
g. Dimension in decimal inch or metric.
Salam Sehat dan Salam Semangat.
Pernahkah anda melihat suatu produk atau komponen mesin yang memiliki permukaan halus, sedangkan produk lain memiliki permukaan kasar dengan profil tertentu? Bagaimana cara designer menyampaikan ide atau keinginan mengenai kondisi permukaan produk kepada orang produksi? Pertanyaan-pertanyaan tersebut dapat dijawab pada Materi Pertemuan 10 (Konfigurasi Permukaan).

Outline Materi:
Materi yang diujikan pada quis ini yaitu:
Tugas Studio 3 diberikan pada pertemuan ke-10 dan dikumpulkan pada pertemuan ke-11. Tugas Studio 3 merupakan penerapan materi proyeksi, gambar potongan, dan penunjukkan ukuran. Selain itu, standar garis juga perlu diterapkan untuk membedakan garis benda, garis arsir, garis penunjuk ukuran, garis tersembunyi, dan garis sumbu.
File yang dikumpulkan adalah
Silakan klik link berikut https://drive.google.com/drive/folders/1SDyBu5QrdOkHWVZ72x7VaNTjHc4MHUvI?usp=sharing untuk melihat soal serta ketentuan pengerjaan Tugas Studio 3.
Adapun pertanyaan mengenai tugas ini dapat ditanyakan pada forum Diskusi Tugas Studio 3
Jika ada kendala dalam memahami soal atau ada bagian yang tidak jelas, silakan ajukan pertanyaan pada forum ini.
Jangan malu bertanya ya teman-teman. Jika ada pertanyaan mengenai materi sebelumnya dan hari ini, bisa menuliskan pertanyaan di forum Diskusi Pertemuan 11.
Untuk pertemuan 11 ini merupakan cara menggambar ulir dan pegas. Beberapa komponen mesin terdiri dari ulir maupun pegas. Ulir dan pegas memiliki profil yang melingkar dan jika digambar sesuai dengan benda nyata, akan menghasbiskan waktu. Oleh karena itu, pada gambar teknik diajarkan cara menggambar standar ulir dan pegas sehingga pembaca gambar langsung paham bahwa gambar tersebut merupakan ulir dan pegas dengan spesifikasi tertentu. Materi dapat diakses pada Materi Pertemuan 11 (Ulir dan Pegas).
Pada pertemuan ini ada Tugas kelas 5 yaitu menggambar ulir dan pegas, kemudian pemberian Tugas Studio 3 yang dikumpulkan pada pertemuan 12.

Adapun materi bahasan yaitu:
Silakan pertanyaan mengenai materi Ulir dan Pegas maupun materi sebelumnya dapat dituliskan pada section ini. Judul diskusi diisi sesuai dengan topik yang ditanyakan. Jika ada pertanyaan dengan topik yang sama, dapat membalas di topik tersebut.

Pokok bahasan pada pertemuan ini yaitu:
Langkah-langkah Menggambar Gear box secara 3 Dimensi dapat dilihat pada 5 video berikut:
Semangat Pagi dan Salam Sehat, kawan-kawan.
Pada suatu produk atau beberapa struktur dan komponen mesin, bisa terdiri dari beberapa material atau komponen yang perlu disatukan. Satu dari beberapa macam sambungan yaitu sambungan las. Sambungan ini berfungsi untuk menyambungkan satu komponen dengan komponen lainnya. Sambungan las termasuk dalam sambungan permanen, karena untuk melepaskan sambungan tersebut harus merusak sambungan las atau komponen yang disambungkan. Dalam gambar teknik, ada beberapa simbol pengelasan. Materi dapat diakses pada Materi Pertemuan 13 (Sambungan las).

Outline materi:
“Anyone who stops learning is old, whether at twenty or eighty. Anyone who keeps learning stays young. The greatest thing in life is to keep your mind young.” – Henry Ford
Tidak terasa pertemuan kita akan segera berakhir, namun jangan berhenti untuk belajar ya agar tetap muda. Pada 2 pertemuan ini kita akan membahas mengenai gambar kerja. Setelah kita mempelajari gambar masing-masing komponen, pada pertemuan ini kita akan menggambar susunan dan detail drawing. Materi ini merupakan materi terakhir pada mata kuliah Menggambar Mesin. Pada minggu ke-16, akan dilaksanan Evaluasi Akhir Semester.

Materi :
- Pengertian gambar kerja
- Gambar bagian (detail drawings)
- Gambar susunan (assembly drawings)
Tugas dikerjakan menggunakan software AutoCAD dan dikumpulkan pada Minggu ke-15. Perhatikan baik-baik ketentuan yang disampaikan pada dokumen tugas ini. Untuk tutorial AutoCAD dapat dilihat pada link tutorial di bagian bawah sub-section ini
Pada ujian ini terdapat empat soal dan masing-masing soal dapat diakses pada waktu tertentu.
Soal 1 : 14.00-14.55 (pengerjaan 40 menit, upload 5 menit)
Soal 2 : 14.50-15.10 (pengerjaan 15 menit, upload 5 menit)
Soal 3 : 15.05-15.40 (pengerjaan 30 menit, upload 5 menit)
Soal 4 : 15.35-16.05 (pengerjaan 25 menit, upload 5 menit)
Jawaban yang gagal upload sampai waktu yang telah ditentukan per soal di atas, masih diperbolehkan upload pada sesi akhir (pada bagian TELAT UPLOAD) yang dibuka pukul 16.10-16.30, namun dengan SANKSI berupa pengurangan nilai sebesar 10 poin untuk masing-masing soal telat upload.
Bentuk file : bisa dalam .jpg atau .pdf, jangan berupa .png. Bisa dalam bentuk scan atau foto
Tuliskan NAMA dan NRP pada bagian kanan atas lembar jawaban
Buatlah gambar Baut M 10X1.5 dengan skala 1:1 dan SPA

Perhatikan gambar diatas
a. Gambar kembali penampang benda tersebut dan betulkan cara meletakkan tanda pengerjaannya!
b. Jelaskan arti lambang tanda pengerjaan tersebuat!Perhatikan Gambar 2. Keterangan Gambar 2 adalah:
(1) = mur (2) = ring
(3) = silinder berongga (4) = poros bertingkat yang mempunyai ulir luar pada bagian ujung kiri,
a. betulkan gambar susunan tersebut!
b. berdasarkan proyeksi SPE buat sket gambar komponen 4 lengkap dengan ukurannya (yang ada) yang belum ada, cukup ditunjukkan dengan garis bantu dan garis penunjuk ukuran serta lambang ukuran yang ada!
Perhatikan gambar dan tabel yang terdapat di bawah.
(A) =poros dan (B) = lubang
a. Buat gambar rinci (terpisah) lubang dan poros tersebut serta beri ukuran beserta nilai toleransi (lihat tabel)!
b. Jenis suaian apa yang terdapat antara hubungan poros dan lubang tersebut? Jelaskan jawaban anda!
c. Berapa besar ukuran batas poros tersebut?
Berdasarkan tabel yang terdapat di bawah, buat bagan diagram suaian paksa, suaian pas, dan suaian longgar dalam sistem lubang dasar (sistem satuan lubang)!

Salam Sehat, kawan-kawan.
Akhirnya anda sudah menempuh 16 pertemuan dari Mata Kuliah Menggambar Mesin. Untuk itu, mohon untuk menjawab beberapa pertanyaan pada link berikut ya:
https://forms.gle/rKW1WFVkCW6npAJP8
Jawaban dari teman-teman akan menjadi evaluasi bagi pengajar apakah materi yang sudah ada bisa diserap dengan baik oleh teman-teman. Hasil ini akan kami bandingkan dengan hasil Pre-Test dari teman-teman di awal. Terimakasih sudah menigkuti perkuliah ini.
