Dosen Pengampu
Nama : SYAHRI MUHAROM
Email: syahrimuharom@itats.ac.id
Nama : ARIEF WISAKSONO
Email: ariefwisaksono@umsida.ac.idMata Kuliah : Mikroprosesor & Mikrokontroler
Teknik Interface dan Pheripheral
Kode : 21034103 / TEL23536 Program Studi : S1 Teknik Elektro Perguruan Tinggi :
Mata Kuliah ini adalah mata kuliah yang mempelajari tentang Topik-topikDi kuliah Mikrokontroler dan Teknik Interface, mahasiswa akan belajar tentang teknik untuk mengkoneksikan dan memprogram sistem mikrokomputer dengan peripheral masukan dan keluaran. Teknik ini meliputi interkoneks antar-devais, sinyal elektrik dan logika serta protokol/signallingnya Dijelaskan pula komponen-komponen terpenting seperti sensor, actuator, sistem kon komunikasi wireless dari suatu robot. Dan juga akan disampaikan mengenai IoT dari sistem interface beserta aplikasi-aplikasinya.
Unduh RPS Unduh Kontrak Kuliah -
Kata Pengantar
Segala puji syukur kami panjatkan kehadirat Tuhan Yang Maha Esa atas segala limpahan rahmat dan karunia-Nya, sehingga modul perkuliahan Mikroprosesor dan Mikrokontroler serta Teknik Interface dan Peripheral ini dapat disusun dan diterbitkan dengan baik. Modul ini diharapkan menjadi panduan yang komprehensif bagi mahasiswa dalam memahami dasar-dasar mikroprosesor, mikrokontroler, serta berbagai teknik interface dan peripheral yang sangat penting dalam pengembangan sistem embedded dan otomasi modern.
Materi yang disajikan mencakup teori dan konsep mikroprosesor dan mikrokontroler, arsitektur dan fungsinya, serta teknik penghubung perangkat keras dengan berbagai komponen eksternal seperti sensor, aktuator, dan modul komunikasi. Selain itu, modul ini juga menyertakan contoh-contoh praktis yang diharapkan dapat memfasilitasi pembelajaran aplikatif bagi mahasiswa dalam penerapan teori-teori yang dipelajari.
Kami juga ingin menyampaikan terima kasih kepada semua pihak yang telah membantu dalam penyusunan materi ini, terutama kepada institusi ITATS dan UMSIDA yang telah mendukung proses pengembangan modul ini. Kritik dan saran yang membangun dari para pembaca sangat kami harapkan untuk penyempurnaan materi ini di masa yang akan datang.
Semoga modul ini dapat memberikan manfaat dan menambah wawasan mahasiswa dalam memahami konsep-konsep penting yang berhubungan dengan mikroprosesor, mikrokontroler, serta teknik interface dan peripheral, yang sangat relevan dalam dunia teknologi saat ini.
Pengampu Mata Kuliah,
Syahri Muharom
Institut Teknologi Adhi Tama Surabaya (ITATS)Arief Wisaksono
Universitas Muhammadiyah Sidoarjo (UMSIDA)-
Pendahuluan
Mikroprosesor dan mikrokontroler merupakan dua elemen penting dalam dunia sistem elektronik dan embedded systems. Mikroprosesor lebih sering digunakan dalam perangkat komputer umum, sementara mikrokontroler adalah sistem terintegrasi yang sering digunakan dalam perangkat otomatisasi seperti mesin, robot, dan perangkat rumah tangga. Keduanya memiliki peran penting dalam industri teknologi saat ini.
Mikroprosesor: Konsep Dasar
Mikroprosesor adalah sirkuit terpadu yang berfungsi sebagai unit pemrosesan pusat (CPU) sebuah komputer. Mikroprosesor mengolah instruksi dan melakukan operasi aritmetika, logika, dan kontrol untuk menjalankan program. Struktur dasar mikroprosesor terdiri dari unit aritmetika-logika (ALU), register, dan unit kontrol.
Mikroprosesor bekerja dengan mengambil instruksi dari memori, menguraikannya, dan mengeksekusinya untuk melakukan operasi. Mikroprosesor umum digunakan pada perangkat seperti komputer, laptop, dan smartphone.
Mikrokontroler: Konsep Dasar
Mikrokontroler adalah sistem komputer kecil yang terintegrasi dalam satu chip. Berbeda dengan mikroprosesor yang membutuhkan perangkat tambahan seperti RAM dan ROM, mikrokontroler memiliki komponen-komponen tersebut di dalam satu paket. Ini menjadikan mikrokontroler lebih hemat daya dan lebih efisien dalam aplikasi yang tidak memerlukan kapasitas pemrosesan yang besar.
Mikrokontroler sering digunakan dalam perangkat otomatisasi, mesin industri, dan perangkat elektronik konsumen. Beberapa contoh penggunaannya meliputi sistem kontrol mesin cuci, pengatur suhu, dan pengontrol motor listrik.
Arduino: Platform Mikrokontroler
Arduino adalah platform open-source berbasis mikrokontroler yang digunakan untuk membangun proyek-proyek elektronik interaktif. Arduino populer di kalangan pembuat (makers), pengembang, dan pelajar karena kemudahan penggunaannya. Platform ini dilengkapi dengan berbagai board mikrokontroler yang dapat diprogram menggunakan Arduino IDE, perangkat lunak pemrograman yang menggunakan bahasa C/C++.
Arduino terdiri dari beberapa komponen utama, seperti mikrokontroler, pin input/output, regulator daya, dan port USB. Board Arduino paling umum adalah Arduino Uno, yang menggunakan mikrokontroler ATmega328.
Bahasa Pemrograman Arduino
Salah satu kelebihan utama Arduino adalah kemudahan dalam pemrograman. Arduino menggunakan bahasa pemrograman yang berbasis C/C++. Struktur dasar program Arduino terdiri dari dua fungsi utama: setup() dan loop(). Fungsi setup() digunakan untuk menginisialisasi pengaturan awal, sedangkan loop() berfungsi untuk mengulangi instruksi selama board Arduino berjalan.
Contoh sederhana program Arduino adalah menyalakan dan mematikan LED menggunakan pin digital. Dengan program ini, pengguna dapat belajar cara berinteraksi dengan perangkat keras melalui pin input/output.
Penerapan Mikrokontroler Arduino
Arduino dapat digunakan dalam berbagai proyek mulai dari yang sederhana hingga yang kompleks. Beberapa proyek yang dapat dilakukan dengan Arduino meliputi pengendalian sensor suhu, sensor cahaya, motor servo, dan aktuator. Penggunaan sensor dan aktuator memungkinkan Arduino berinteraksi dengan dunia luar.
Contoh proyek sederhana adalah membuat sistem kontrol suhu otomatis menggunakan sensor suhu dan kipas angin. Arduino dapat membaca nilai suhu dari sensor dan mengaktifkan kipas jika suhu mencapai ambang batas tertentu. Proyek semacam ini mengajarkan konsep dasar sistem kontrol.
-
Pada sesi pembelajaran Pengantar Mikroprosesor dan Mikrokontroler. Presentasi ini dirancang untuk memberikan pemahaman dasar tentang mikroprosesor dan mikrokontroler, dua elemen kunci dalam berbagai sistem embedded yang kita temui dalam kehidupan sehari-hari, mulai dari perangkat elektronik rumah tangga hingga aplikasi industri.
Dalam presentasi ini, Anda akan mempelajari:
- Definisi dan Fungsi Mikroprosesor dan Mikrokontroler – Menjelaskan peran utama kedua perangkat dalam memproses dan mengontrol data.
- Arsitektur Dasar Mikroprosesor dan Mikrokontroler – Meliputi komponen utama seperti CPU, memori, dan port input/output.
- Perbedaan Mikroprosesor dan Mikrokontroler – Memahami kapan dan bagaimana setiap komponen digunakan sesuai dengan kebutuhan aplikasi.
- Teknik Interface dan Peripheral – Cara menghubungkan mikroprosesor atau mikrokontroler dengan perangkat eksternal seperti sensor, motor, atau layar.
- Aplikasi Praktis – Contoh aplikasi nyata di mana mikroprosesor dan mikrokontroler digunakan, seperti dalam robotika, sistem kontrol industri, dan perangkat IoT.
Harapan kami, dengan mengikuti materi ini, Anda akan mendapatkan pemahaman yang lebih baik tentang bagaimana mikroprosesor dan mikrokontroler bekerja dan cara menerapkannya dalam berbagai skenario teknis.
Mari kita mulai dengan semangat untuk mengeksplorasi dunia teknologi dan sistem digital ini! Selamat belajar!
-
Pada video pembelajaran Pengantar Mikroprosesor dan Mikrokontroler. Dalam video ini, kita akan menjelajahi dasar-dasar yang sangat penting dari dunia mikroprosesor dan mikrokontroler, yang menjadi inti dari banyak teknologi modern yang kita gunakan sehari-hari, mulai dari perangkat elektronik rumah tangga hingga sistem industri yang kompleks.
Dalam video ini, kita akan mempelajari:
- Pengertian dasar mikroprosesor dan mikrokontroler.
- Bagaimana kedua komponen ini berbeda dan berperan dalam sistem embedded.
- Arsitektur umum dari mikroprosesor dan mikrokontroler.
- Contoh aplikasi praktis dari mikrokontroler dalam mengendalikan berbagai perangkat periferal.
Kami juga akan membahas cara kerja dan proses komunikasi antara mikroprosesor atau mikrokontroler dengan perangkat-perangkat eksternal melalui teknik interface yang efektif.
Semoga video ini membantu Anda dalam memahami konsep-konsep dasar yang menjadi fondasi penting dalam pengembangan teknologi modern. Mari kita mulai perjalanan belajar ini dengan semangat dan rasa ingin tahu yang tinggi!
Terima kasih dan selamat belajar!
-
Pengantar Forum Diskusi:
Selamat datang di forum diskusi pembelajaran Mikrokontroler dan Interface di SPADA Indonesia! Forum ini dirancang untuk menjadi wadah interaktif bagi seluruh peserta dalam memahami dan menerapkan konsep-konsep dasar hingga lanjutan tentang mikrokontroler dan teknik interface. Melalui diskusi ini, diharapkan peserta dapat memperluas wawasan, berbagi pengalaman, serta memecahkan masalah teknis yang dihadapi dalam pembelajaran mikrokontroler.Kami mengundang seluruh peserta untuk berpartisipasi aktif, berbagi pengetahuan, serta mengajukan pertanyaan yang dapat memperkaya pembelajaran. Jangan ragu untuk memberikan masukan, berbagi tips, atau bahkan menampilkan hasil karya proyek Anda sendiri. Mari bersama-sama membangun komunitas belajar yang saling mendukung dan inspiratif!
Selamat berdiskusi, dan semoga pembelajaran kita tentang mikrokontroler dan interface semakin berkembang di SPADA Indonesia.
-
-
Kata Pengantar
Segala puji syukur kami panjatkan kehadirat Tuhan Yang Maha Esa atas segala limpahan rahmat dan karunia-Nya, sehingga modul perkuliahan Mikroprosesor dan Mikrokontroler serta Teknik Interface dan Peripheral ini dapat disusun dan diterbitkan dengan baik. Modul ini diharapkan menjadi panduan yang komprehensif bagi mahasiswa dalam memahami dasar-dasar mikroprosesor, mikrokontroler, serta berbagai teknik interface dan peripheral yang sangat penting dalam pengembangan sistem embedded dan otomasi modern.
Materi yang disajikan mencakup teori dan konsep mikroprosesor dan mikrokontroler, arsitektur dan fungsinya, serta teknik penghubung perangkat keras dengan berbagai komponen eksternal seperti sensor, aktuator, dan modul komunikasi. Selain itu, modul ini juga menyertakan contoh-contoh praktis yang diharapkan dapat memfasilitasi pembelajaran aplikatif bagi mahasiswa dalam penerapan teori-teori yang dipelajari.
Kami juga ingin menyampaikan terima kasih kepada semua pihak yang telah membantu dalam penyusunan materi ini, terutama kepada institusi ITATS dan UMSIDA yang telah mendukung proses pengembangan modul ini. Kritik dan saran yang membangun dari para pembaca sangat kami harapkan untuk penyempurnaan materi ini di masa yang akan datang.
Semoga modul ini dapat memberikan manfaat dan menambah wawasan mahasiswa dalam memahami konsep-konsep penting yang berhubungan dengan mikroprosesor, mikrokontroler, serta teknik interface dan peripheral, yang sangat relevan dalam dunia teknologi saat ini.
Pengampu Mata Kuliah,
Syahri Muharom
Institut Teknologi Adhi Tama Surabaya (ITATS)Arief Wisaksono
Universitas Muhammadiyah Sidoarjo (UMSIDA)-
Pendahuluan
Mikroprosesor dan mikrokontroler adalah inti dari banyak perangkat elektronik modern. Mikrokontroler, seperti yang ada pada Arduino, merupakan sistem terbenam yang memiliki CPU, memori, dan I/O di dalam satu chip, menjadikannya ideal untuk berbagai aplikasi kontrol dan pengolahan data. Pada mikrokontroler, I/O (Input/Output) memainkan peran penting karena memungkinkan interaksi antara sistem elektronik dengan dunia luar. Di Arduino, pin I/O terbagi menjadi dua kategori utama: I/O digital dan I/O analog.
Jenis I/O pada Arduino
Arduino memiliki dua jenis I/O yang berfungsi untuk berkomunikasi dengan perangkat lain, yaitu I/O analog dan I/O digital.
I/O Analog
Pin analog pada Arduino digunakan untuk membaca sinyal analog, yaitu sinyal yang memiliki variasi nilai kontinu (tidak terbatas pada HIGH/LOW). Arduino Uno memiliki 6 pin analog, yang diberi label A0 hingga A5.
Fungsi I/O Analog:
Input Analog: Pin analog biasanya digunakan untuk membaca sinyal dari sensor yang memberikan output dalam bentuk tegangan yang bervariasi (0 hingga 5V). Arduino akan mengonversi sinyal ini menjadi nilai digital (0 hingga 1023) melalui proses yang disebut Analog to Digital Conversion (ADC). Output Analog (PWM): Arduino tidak memiliki output analog secara langsung, namun menggunakan teknik Pulse Width Modulation (PWM) pada beberapa pin digital (seperti pin 3, 5, 6, 9, 10, dan 11) untuk meniru output analog. PWM adalah metode yang mengatur lebar pulsa sinyal untuk menghasilkan tegangan rata-rata yang seolah-olah berupa sinyal analog.
Aplikasi Umum I/O Analog:
Membaca nilai dari sensor suhu, potensiometer, atau sensor cahaya. Mengontrol kecepatan motor DC atau kecerahan LED menggunakan PWM.
I/O Digital
Pin I/O digital pada Arduino berfungsi untuk membaca dan menulis nilai biner, yang hanya bisa bernilai HIGH atau LOW. Terdapat 14 pin digital pada Arduino Uno, yang dapat dikonfigurasikan sebagai input maupun output.
Penggunaan I/O Digital:
Input Digital: Digunakan untuk menerima sinyal dari perangkat eksternal yang hanya memiliki dua status, seperti tombol, sensor jarak, atau saklar. Nilai yang terbaca adalah HIGH (jika ada tegangan) atau LOW (jika tidak ada tegangan). Output Digital: Digunakan untuk mengontrol perangkat eksternal seperti LED, relay, atau buzzer. Ketika pin dalam kondisi HIGH, perangkat yang terhubung akan aktif, dan sebaliknya, dalam kondisi LOW, perangkat akan non-aktif.
Aplikasi Umum I/O Digital:
Menghidupkan/mematikan LED. Mendeteksi status tombol (ditekan atau tidak ditekan). Mengontrol perangkat dengan status on/off, seperti motor atau relay.
Konsep Penting dalam I/O Arduino
Input Pull-up/Pull-down Resistor
Dalam konfigurasi input, pin I/O digital terkadang membutuhkan pull-up atau pull-down resistor untuk mencegah nilai yang mengambang (floating). Arduino menyediakan internal pull-up resistor, yang bisa diaktifkan untuk menjaga stabilitas input ketika tidak ada sinyal.
Analog to Digital Conversion (ADC)
Pin input analog pada Arduino menggunakan ADC (Analog to Digital Converter) untuk mengubah sinyal analog menjadi nilai digital. Arduino Uno memiliki resolusi ADC sebesar 10 bit, yang berarti dapat menghasilkan nilai antara 0 hingga 1023 sesuai dengan tegangan yang diterima.
Pulse Width Modulation (PWM)
PWM adalah teknik untuk menghasilkan sinyal analog semu melalui pin digital. PWM bekerja dengan cara mengatur durasi sinyal HIGH dibandingkan dengan LOW dalam satu periode waktu. Semakin lama durasi HIGH dalam satu siklus, semakin besar tegangan rata-rata yang dihasilkan. Teknik ini sering digunakan untuk mengontrol kecepatan motor atau tingkat kecerahan LED.
-
Selamat datang pada presentasi mengenai Input/Output (I/O) pada Mikrokontroler Arduino. Mikrokontroler Arduino merupakan salah satu platform yang sangat populer dan banyak digunakan dalam berbagai aplikasi, baik untuk proyek kecil maupun sistem yang lebih kompleks. Fleksibilitas dan kemudahan penggunaannya membuat Arduino menjadi pilihan utama bagi para pengembang, mahasiswa, dan hobiis teknologi.
Salah satu komponen penting dalam memahami dan menggunakan Arduino adalah konsep Input/Output (I/O). I/O memungkinkan mikrokontroler untuk berinteraksi dengan perangkat luar, baik dengan menerima input dari sensor, tombol, atau perangkat lain, maupun mengirimkan output ke aktuator seperti motor, lampu, atau layar.
Dalam presentasi ini, kita akan membahas dua jenis utama I/O pada Arduino:
- I/O Digital – digunakan untuk membaca atau menulis nilai biner (HIGH/LOW).
- I/O Analog – digunakan untuk membaca sinyal analog dengan rentang nilai kontinu, yang biasanya berasal dari sensor-sensor seperti suhu, cahaya, atau tegangan.
Melalui materi ini, kita akan mempelajari bagaimana Arduino menangani sinyal input dan output, bagaimana melakukan interfacing dengan perangkat eksternal, serta bagaimana memanfaatkan pin I/O Arduino untuk berbagai aplikasi praktis. Pemahaman yang baik tentang I/O ini akan memberikan dasar yang kuat untuk pengembangan proyek-proyek berbasis mikrokontroler dan sistem terbenam.
-
Halo dan selamat datang di video pembelajaran tentang Input/Output (I/O) pada Mikrokontroler Arduino. Dalam video ini, kita akan membahas bagaimana Arduino, salah satu platform mikrokontroler yang paling populer, dapat digunakan untuk berinteraksi dengan berbagai perangkat melalui pin I/O-nya.
Salah satu kekuatan utama dari Arduino adalah kemampuannya untuk menghubungkan dunia digital dengan dunia nyata. Arduino dapat menerima input dari berbagai sensor dan perangkat, kemudian mengolahnya untuk memberikan output yang sesuai, seperti menggerakkan motor, menyalakan lampu, atau menampilkan informasi di layar.
Pada video ini, kita akan mempelajari dua jenis utama I/O pada Arduino:
- I/O Digital, yang memungkinkan kita untuk bekerja dengan sinyal biner (HIGH atau LOW).
- I/O Analog, yang memungkinkan kita membaca sinyal yang bervariasi secara kontinu, seperti dari sensor suhu atau potensiometer.
Melalui penjelasan ini, Anda akan mendapatkan pemahaman yang mendalam tentang bagaimana mikrokontroler Arduino mengelola berbagai jenis input dan output, serta bagaimana kita bisa memanfaatkan kemampuan tersebut untuk membuat proyek-proyek interaktif dan inovatif.
-
Pengantar Forum Diskusi:
Selamat datang di forum diskusi pembelajaran Mikrokontroler dan Interface di SPADA Indonesia! Forum ini dirancang untuk menjadi wadah interaktif bagi seluruh peserta dalam memahami dan menerapkan konsep-konsep dasar hingga lanjutan tentang mikrokontroler dan teknik interface. Melalui diskusi ini, diharapkan peserta dapat memperluas wawasan, berbagi pengalaman, serta memecahkan masalah teknis yang dihadapi dalam pembelajaran mikrokontroler.Kami mengundang seluruh peserta untuk berpartisipasi aktif, berbagi pengetahuan, serta mengajukan pertanyaan yang dapat memperkaya pembelajaran. Jangan ragu untuk memberikan masukan, berbagi tips, atau bahkan menampilkan hasil karya proyek Anda sendiri. Mari bersama-sama membangun komunitas belajar yang saling mendukung dan inspiratif!
Selamat berdiskusi, dan semoga pembelajaran kita tentang mikrokontroler dan interface semakin berkembang di SPADA Indonesia.
-
1. Apa itu Digital I/O pada Arduino, dan apa perbedaan antara input dan output digital?
2. Bagaimana cara menggunakan pin digital sebagai input atau output?
3. Apa yang dimaksud dengan kondisi HIGH dan LOW dalam digital I/O?
-
-
Kata Pengantar
Segala puji syukur kami panjatkan kehadirat Tuhan Yang Maha Esa atas segala limpahan rahmat dan karunia-Nya, sehingga modul perkuliahan Mikroprosesor dan Mikrokontroler serta Teknik Interface dan Peripheral ini dapat disusun dan diterbitkan dengan baik. Modul ini diharapkan menjadi panduan yang komprehensif bagi mahasiswa dalam memahami dasar-dasar mikroprosesor, mikrokontroler, serta berbagai teknik interface dan peripheral yang sangat penting dalam pengembangan sistem embedded dan otomasi modern.
Materi yang disajikan mencakup teori dan konsep mikroprosesor dan mikrokontroler, arsitektur dan fungsinya, serta teknik penghubung perangkat keras dengan berbagai komponen eksternal seperti sensor, aktuator, dan modul komunikasi. Selain itu, modul ini juga menyertakan contoh-contoh praktis yang diharapkan dapat memfasilitasi pembelajaran aplikatif bagi mahasiswa dalam penerapan teori-teori yang dipelajari.
Kami juga ingin menyampaikan terima kasih kepada semua pihak yang telah membantu dalam penyusunan materi ini, terutama kepada institusi ITATS dan UMSIDA yang telah mendukung proses pengembangan modul ini. Kritik dan saran yang membangun dari para pembaca sangat kami harapkan untuk penyempurnaan materi ini di masa yang akan datang.
Semoga modul ini dapat memberikan manfaat dan menambah wawasan mahasiswa dalam memahami konsep-konsep penting yang berhubungan dengan mikroprosesor, mikrokontroler, serta teknik interface dan peripheral, yang sangat relevan dalam dunia teknologi saat ini.
Pengampu Mata Kuliah,
Syahri Muharom
Institut Teknologi Adhi Tama Surabaya (ITATS)Arief Wisaksono
Universitas Muhammadiyah Sidoarjo (UMSIDA)-
Pendahuluan
LED (Light Emitting Diode) adalah salah satu komponen dasar yang sering digunakan dalam proyek elektronik. Pada materi ini, kita akan mempelajari cara mengontrol LED menggunakan Arduino Uno, sebuah platform mikrokontroler yang sangat populer. Mengontrol LED adalah langkah awal yang penting untuk memahami dasar-dasar I/O (Input/Output) pada Arduino, yang nantinya dapat digunakan dalam proyek-proyek lebih kompleks.
Prinsip Kerja LED
LED adalah komponen semikonduktor yang memancarkan cahaya ketika arus listrik mengalir melaluinya. LED memiliki dua terminal utama:
Anoda (Positif): Tempat di mana arus masuk.
Katoda (Negatif): Tempat di mana arus keluar.
LED hanya akan menyala jika arus mengalir dari anoda ke katoda. Namun, arus yang terlalu besar bisa merusak LED, sehingga resistor diperlukan untuk membatasi arus.
Penjelasan Pin I/O Digital pada Arduino
Arduino Uno memiliki beberapa pin digital yang dapat dikonfigurasikan sebagai input atau output. Pin ini dapat digunakan untuk berinteraksi dengan komponen elektronik seperti LED. Ketika pin digital digunakan sebagai output:
HIGH (1): Mengirimkan tegangan sekitar 5V, yang akan menyalakan LED.
LOW (0): Menghentikan tegangan (0V), yang akan mematikan LED.
Rangkaian I/O Sederhana
Pada rangkaian ini, LED akan dihubungkan ke salah satu pin digital (misalnya pin D13) pada Arduino, dan katoda LED akan dihubungkan ke GND melalui resistor. Pin digital akan digunakan untuk mengontrol kapan LED menyala atau mati.
contoh ilustrasi Rangkaian LED dengan Arduino
Prinsip Pengoperasian
Pada dasarnya, ketika pin digital diatur ke kondisi HIGH, tegangan akan diberikan ke LED, sehingga LED menyala. Ketika pin digital diatur ke kondisi LOW, tegangan akan berhenti, sehingga LED mati. Resistor berfungsi untuk menghindari kerusakan LED akibat arus berlebih.
Eksperimen dan Pengembangan
Setelah memahami konsep dasar ini, Anda bisa mencoba beberapa variasi untuk memperdalam pemahaman:
Variasi waktu nyala/mati LED: Anda dapat mengatur waktu penundaan yang lebih cepat atau lebih lambat untuk menciptakan pola kedipan LED yang berbeda.
Menambahkan lebih banyak LED: Cobalah menghubungkan beberapa LED ke beberapa pin digital Arduino dan buat pola nyala-mati yang bergantian.
Menggunakan input tombol: Integrasikan tombol pada rangkaian sehingga LED hanya menyala ketika tombol ditekan.
-
Selamat datang pada presentasi tentang penggunaan LED pada Mikrokontroler Arduino. Dalam presentasi ini, kita akan membahas konsep dasar penggunaan LED (Light Emitting Diode) sebagai salah satu komponen paling mendasar yang sering digunakan dalam proyek elektronik. Kita juga akan mempelajari bagaimana mikrokontroler Arduino dapat mengontrol LED melalui pin I/O digital.
Arduino merupakan platform mikrokontroler yang sangat populer dan mudah digunakan, menjadikannya pilihan ideal bagi pemula maupun profesional dalam mengembangkan berbagai proyek elektronik. Salah satu proyek pertama yang biasa dilakukan dalam mempelajari Arduino adalah menyalakan dan mematikan LED. Proyek sederhana ini memberikan gambaran dasar tentang bagaimana mikrokontroler berinteraksi dengan perangkat luar menggunakan pin digital.
Dalam sesi ini, kita akan membahas:
- Bagaimana menyusun rangkaian dasar dengan LED dan Arduino.
- Cara kerja pin digital pada Arduino untuk menyalakan dan mematikan LED.
- Prinsip dasar penggunaan resistor dalam rangkaian untuk melindungi LED dari kerusakan akibat arus berlebih.
-
Halo, dan selamat datang di video pembelajaran tentang penggunaan LED pada Mikrokontroler Arduino. Dalam video ini, kita akan membahas bagaimana menggunakan salah satu komponen elektronik paling dasar, yaitu LED, dan mengontrolnya menggunakan Arduino.
Arduino adalah platform mikrokontroler yang sangat populer karena kemudahan penggunaannya dalam berbagai proyek, baik untuk pemula maupun profesional. Salah satu eksperimen dasar yang sering dilakukan adalah menyalakan dan mematikan LED dengan Arduino. Meskipun sederhana, eksperimen ini memperkenalkan kita pada konsep I/O digital, yang merupakan fondasi untuk berinteraksi dengan perangkat luar dalam sistem berbasis mikrokontroler.
Dalam video ini, kita akan belajar:
- Cara menyusun rangkaian LED dengan Arduino.
- Bagaimana Arduino menggunakan pin digital untuk mengendalikan perangkat seperti LED.
- Peran penting resistor dalam rangkaian untuk melindungi LED.
Video Penjelasan Materi
Video Simulasi LED
-
Pengantar Forum Diskusi:
Selamat datang di forum diskusi pembelajaran Mikrokontroler dan Interface di SPADA Indonesia! Forum ini dirancang untuk menjadi wadah interaktif bagi seluruh peserta dalam memahami dan menerapkan konsep-konsep dasar hingga lanjutan tentang mikrokontroler dan teknik interface. Melalui diskusi ini, diharapkan peserta dapat memperluas wawasan, berbagi pengalaman, serta memecahkan masalah teknis yang dihadapi dalam pembelajaran mikrokontroler.Kami mengundang seluruh peserta untuk berpartisipasi aktif, berbagi pengetahuan, serta mengajukan pertanyaan yang dapat memperkaya pembelajaran. Jangan ragu untuk memberikan masukan, berbagi tips, atau bahkan menampilkan hasil karya proyek Anda sendiri. Mari bersama-sama membangun komunitas belajar yang saling mendukung dan inspiratif!
Selamat berdiskusi, dan semoga pembelajaran kita tentang mikrokontroler dan interface semakin berkembang di SPADA Indonesia.
-
Mengendalikan LED menggunakan Arduino dengan kode sederhana.
1. Bagaimana cara menghidupkan dan mematikan LED menggunakan kode
digitalWritepada Arduino?2. Apa peran resistor pada rangkaian LED?
-
Pengantar Penugasan
Selamat datang di sesi penugasan Pembelajaran Mikrokontroler dan Interface di SPADA Indonesia. Penugasan ini dirancang untuk membantu peserta menerapkan teori yang telah dipelajari ke dalam praktik nyata, mengembangkan keterampilan pemrograman mikrokontroler, dan memahami integrasi dengan berbagai perangkat interface seperti sensor dan aktuator.Melalui penugasan ini, Anda akan berkesempatan mengeksplorasi lebih dalam konsep-konsep dasar mikrokontroler, cara kerja input/output digital dan analog, serta teknik-teknik interface yang memungkinkan mikrokontroler berkomunikasi dengan perangkat eksternal. Setiap penugasan akan disusun secara bertahap untuk memastikan Anda dapat menguasai setiap aspek pembelajaran sebelum beralih ke topik yang lebih kompleks.
Kami mengharapkan peserta dapat mengikuti instruksi dengan cermat dan mengerjakan setiap tugas dengan ketelitian. Jika ada kendala atau pertanyaan, forum diskusi SPADA Indonesia tersedia sebagai tempat untuk berdiskusi dan bertukar ide dengan sesama peserta dan instruktur.
Selamat mengerjakan, dan semoga melalui penugasan ini Anda semakin terampil dan percaya diri dalam menguasai mikrokontroler dan interface. Semoga pembelajaran ini bermanfaat dan dapat diterapkan dalam berbagai proyek dan pengembangan inovasi ke depan.
-
Buatlah Simulasi arduino dengan output LED, dimana LED Menyala dan Mati dengan delay 2 detik, dimana:
1.Tugas berupa video, dimana di dalam video terdapat proses pembuatan rangkaian, proses pembuatan coding dan hasil simulasi running tinkercad.2.Di dalam video harus terdapat penjelasan narasi berupa suara dan dan foto mahasiswa.3.Hasil tugas di upload pada YouTube atau Google drive, dan yang di upload di spada cukup link video.
-
-
Kata Pengantar
Segala puji syukur kami panjatkan kehadirat Tuhan Yang Maha Esa atas segala limpahan rahmat dan karunia-Nya, sehingga modul perkuliahan Mikroprosesor dan Mikrokontroler serta Teknik Interface dan Peripheral ini dapat disusun dan diterbitkan dengan baik. Modul ini diharapkan menjadi panduan yang komprehensif bagi mahasiswa dalam memahami dasar-dasar mikroprosesor, mikrokontroler, serta berbagai teknik interface dan peripheral yang sangat penting dalam pengembangan sistem embedded dan otomasi modern.
Materi yang disajikan mencakup teori dan konsep mikroprosesor dan mikrokontroler, arsitektur dan fungsinya, serta teknik penghubung perangkat keras dengan berbagai komponen eksternal seperti sensor, aktuator, dan modul komunikasi. Selain itu, modul ini juga menyertakan contoh-contoh praktis yang diharapkan dapat memfasilitasi pembelajaran aplikatif bagi mahasiswa dalam penerapan teori-teori yang dipelajari.
Kami juga ingin menyampaikan terima kasih kepada semua pihak yang telah membantu dalam penyusunan materi ini, terutama kepada institusi ITATS dan UMSIDA yang telah mendukung proses pengembangan modul ini. Kritik dan saran yang membangun dari para pembaca sangat kami harapkan untuk penyempurnaan materi ini di masa yang akan datang.
Semoga modul ini dapat memberikan manfaat dan menambah wawasan mahasiswa dalam memahami konsep-konsep penting yang berhubungan dengan mikroprosesor, mikrokontroler, serta teknik interface dan peripheral, yang sangat relevan dalam dunia teknologi saat ini.
Pengampu Mata Kuliah,
Syahri Muharom
Institut Teknologi Adhi Tama Surabaya (ITATS)Arief Wisaksono
Universitas Muhammadiyah Sidoarjo (UMSIDA)-
Pendahuluan
Push button adalah komponen elektronik yang digunakan untuk memberikan input ke sistem elektronik dengan cara ditekan. Dalam materi ini, kita akan belajar bagaimana menggunakan push button untuk memberikan sinyal input ke Arduino Uno. Arduino akan membaca status push button sebagai input digital, yang dapat digunakan untuk menjalankan perintah tertentu, seperti menyalakan atau mematikan LED, mengontrol motor, atau menjalankan fungsi lain.
Tujuan Pembelajaran:
Memahami konsep dasar push button sebagai input digital.
Memahami cara kerja I/O digital pada Arduino Uno.
Merancang rangkaian sederhana untuk membaca status push button menggunakan Arduino.
Komponen yang Dibutuhkan:
Arduino Uno
Push Button (1 buah)
Resistor (10kΩ untuk pull-down atau pull-up resistor)
LED (opsional untuk melihat hasil fisik output)
Breadboard dan kabel jumper
Prinsip Dasar Push Button
Push button adalah komponen yang memiliki dua posisi:
Tertutup (Closed): Ketika ditekan, push button menghubungkan dua terminal, memungkinkan arus listrik mengalir.
Terbuka (Open): Ketika tidak ditekan, terminal push button tidak terhubung, sehingga arus tidak mengalir.
Push button dapat digunakan untuk mengirimkan sinyal HIGH (1) atau LOW (0) ke Arduino, tergantung pada rangkaian yang dibuat.
Penjelasan Pin I/O Digital pada Arduino
Arduino Uno memiliki pin I/O digital yang dapat dikonfigurasi sebagai input atau output. Dalam rangkaian ini, pin digital Arduino akan digunakan sebagai input untuk membaca status push button. Ketika push button ditekan, pin digital akan membaca sinyal sebagai HIGH atau LOW tergantung pada konfigurasi rangkaian.
Penggunaan Pull-Up dan Pull-Down Resistor
Resistor pull-up dan pull-down sangat penting dalam rangkaian push button untuk memastikan bahwa pin input digital Arduino tidak floating atau berada dalam kondisi tidak stabil ketika push button tidak ditekan. Pull-Up Resistor: Menghubungkan pin input ke tegangan tinggi (5V). Ketika push button tidak ditekan, pin input membaca sinyal HIGH, dan ketika push button ditekan, pin input akan membaca LOW (karena ground terhubung). Pull-Down Resistor: Menghubungkan pin input ke ground. Ketika push button tidak ditekan, pin input membaca sinyal LOW, dan ketika push button ditekan, pin input akan membaca HIGH (karena 5V terhubung).
Penyusunan Rangkaian
Langkah-Langkah Penyusunan:
Hubungkan satu kaki push button ke pin digital pada Arduino (misalnya pin D2).
Hubungkan kaki lain dari push button ke tegangan 5V pada Arduino.
Pasang resistor 10kΩ antara pin D2 dan GND sebagai pull-down resistor untuk memastikan sinyal stabil ketika push button tidak ditekan.
Jika menggunakan LED untuk memeriksa output, hubungkan LED ke pin digital lain (misalnya pin D13) dan hubungkan resistor ke GND untuk membatasi arus.
Skema Rangkaian Sederhana:
Prinsip Pengoperasian Rangkaian
Rangkaian ini bekerja dengan cara membaca status push button sebagai input digital pada pin Arduino. Ketika push button tidak ditekan, resistor pull-down menjaga pin input berada pada kondisi LOW (0). Ketika push button ditekan, pin input terhubung ke tegangan 5V, dan Arduino akan membaca sinyal sebagai HIGH (1). Pin ini kemudian dapat digunakan untuk mengaktifkan atau menjalankan tindakan lain, seperti menyalakan LED.
Eksperimen Lanjutan
Setelah memahami konsep dasar push button, Anda dapat mencoba beberapa eksperimen lanjutan:
Mengontrol LED dengan Push Button: Coba hubungkan LED dan buat rangkaian di mana LED hanya menyala ketika push button ditekan.
Debouncing Push Button: Push button sering kali menghasilkan sinyal yang tidak stabil saat ditekan atau dilepaskan. Cobalah mengimplementasikan metode debouncing untuk memastikan sinyal yang stabil.
Menggunakan beberapa Push Button: Cobalah untuk menambahkan lebih banyak push button dan mengontrol beberapa perangkat sekaligus.
-
Selamat datang di presentasi mengenai penggunaan Push Button pada Mikrokontroler Arduino. Push button merupakan salah satu komponen elektronik dasar yang sering digunakan sebagai input dalam berbagai proyek mikrokontroler. Dengan push button, kita dapat mengirim sinyal ke mikrokontroler untuk menjalankan fungsi tertentu, seperti menyalakan dan mematikan lampu, mengontrol motor, atau mengubah status perangkat.
Pada kesempatan ini, kita akan membahas bagaimana push button bekerja dan bagaimana mikrokontroler Arduino membaca statusnya sebagai input digital. Melalui rangkaian sederhana ini, kita dapat melihat cara kerja I/O digital Arduino dan bagaimana interaksi dengan perangkat input seperti push button bisa digunakan untuk mengontrol berbagai perangkat lain, seperti LED.
Materi ini dirancang untuk membantu Anda memahami:
- Konsep dasar push button sebagai perangkat input.
- Cara menghubungkan push button ke mikrokontroler Arduino.
- Pentingnya penggunaan resistor pull-up atau pull-down dalam memastikan sinyal input yang stabil.
- Implementasi rangkaian sederhana dengan push button untuk mengontrol LED atau perangkat lain.
-
Halo dan selamat datang di video pembelajaran tentang Push Button pada Mikrokontroler Arduino. Pada video ini, kita akan membahas bagaimana menggunakan push button sebagai perangkat input yang terhubung dengan mikrokontroler Arduino. Push button adalah salah satu komponen elektronik yang paling umum digunakan untuk memberikan sinyal atau perintah ke sistem elektronik, baik dalam perangkat sederhana maupun proyek yang lebih kompleks.
Dalam pembelajaran ini, kita akan memahami cara kerja push button sebagai input digital, bagaimana menghubungkannya dengan Arduino Uno, serta bagaimana mikrokontroler membaca status dari push button tersebut untuk mengontrol perangkat lain, seperti LED. Kita juga akan melihat pentingnya penggunaan resistor pull-up dan pull-down untuk memastikan sinyal input yang stabil dan akurat.
Tujuan dari materi ini adalah untuk memberikan pemahaman mendalam mengenai:
- Cara kerja push button sebagai perangkat input dalam mikrokontroler.
- Penyusunan rangkaian push button yang benar dengan Arduino.
- Bagaimana push button dapat digunakan untuk mengontrol perangkat lain seperti LED atau motor.
Setelah mengikuti video ini, Anda akan memiliki keterampilan dasar yang diperlukan untuk mengintegrasikan push button dalam berbagai proyek berbasis Arduino. Mari kita mulai dan lihat bagaimana kita bisa menggunakan komponen sederhana ini untuk membuat sistem yang lebih interaktif dan responsif
Video Penjelasan PPT
Video Simulasi Arduino
-
Pengantar Forum Diskusi:
Selamat datang di forum diskusi pembelajaran Mikrokontroler dan Interface di SPADA Indonesia! Forum ini dirancang untuk menjadi wadah interaktif bagi seluruh peserta dalam memahami dan menerapkan konsep-konsep dasar hingga lanjutan tentang mikrokontroler dan teknik interface. Melalui diskusi ini, diharapkan peserta dapat memperluas wawasan, berbagi pengalaman, serta memecahkan masalah teknis yang dihadapi dalam pembelajaran mikrokontroler.Kami mengundang seluruh peserta untuk berpartisipasi aktif, berbagi pengetahuan, serta mengajukan pertanyaan yang dapat memperkaya pembelajaran. Jangan ragu untuk memberikan masukan, berbagi tips, atau bahkan menampilkan hasil karya proyek Anda sendiri. Mari bersama-sama membangun komunitas belajar yang saling mendukung dan inspiratif!
Selamat berdiskusi, dan semoga pembelajaran kita tentang mikrokontroler dan interface semakin berkembang di SPADA Indonesia.
-
Dasar-Dasar Push Button dan LED pada Arduino
- Apa fungsi utama push button dalam rangkaian Arduino, dan bagaimana cara kerjanya dalam mengontrol LED?
- Bagaimana cara menghubungkan push button ke pin digital pada Arduino dan menggunakannya sebagai input?
- Mengapa penting menggunakan resistor pull-up atau pull-down saat menghubungkan push button?
-
-
Kata Pengantar
Segala puji syukur kami panjatkan kehadirat Tuhan Yang Maha Esa atas segala limpahan rahmat dan karunia-Nya, sehingga modul perkuliahan Mikroprosesor dan Mikrokontroler serta Teknik Interface dan Peripheral ini dapat disusun dan diterbitkan dengan baik. Modul ini diharapkan menjadi panduan yang komprehensif bagi mahasiswa dalam memahami dasar-dasar mikroprosesor, mikrokontroler, serta berbagai teknik interface dan peripheral yang sangat penting dalam pengembangan sistem embedded dan otomasi modern.
Materi yang disajikan mencakup teori dan konsep mikroprosesor dan mikrokontroler, arsitektur dan fungsinya, serta teknik penghubung perangkat keras dengan berbagai komponen eksternal seperti sensor, aktuator, dan modul komunikasi. Selain itu, modul ini juga menyertakan contoh-contoh praktis yang diharapkan dapat memfasilitasi pembelajaran aplikatif bagi mahasiswa dalam penerapan teori-teori yang dipelajari.
Kami juga ingin menyampaikan terima kasih kepada semua pihak yang telah membantu dalam penyusunan materi ini, terutama kepada institusi ITATS dan UMSIDA yang telah mendukung proses pengembangan modul ini. Kritik dan saran yang membangun dari para pembaca sangat kami harapkan untuk penyempurnaan materi ini di masa yang akan datang.
Semoga modul ini dapat memberikan manfaat dan menambah wawasan mahasiswa dalam memahami konsep-konsep penting yang berhubungan dengan mikroprosesor, mikrokontroler, serta teknik interface dan peripheral, yang sangat relevan dalam dunia teknologi saat ini.
Pengampu Mata Kuliah,
Syahri Muharom
Institut Teknologi Adhi Tama Surabaya (ITATS)Arief Wisaksono
Universitas Muhammadiyah Sidoarjo (UMSIDA)-
Pendahuluan
LCD (Liquid Crystal Display) adalah salah satu perangkat output yang umum digunakan untuk menampilkan informasi seperti teks atau angka. Pada proyek berbasis Arduino Uno, LCD sering digunakan untuk menampilkan data sensor, pesan status, atau informasi lain secara real-time. Dalam pembelajaran ini, kita akan mempelajari bagaimana menghubungkan dan mengendalikan LCD 16x2 menggunakan Arduino Uno. LCD 16x2 berarti LCD tersebut memiliki 2 baris dengan 16 karakter per baris. Modul LCD biasanya menggunakan komunikasi paralel untuk berinteraksi dengan mikrokontroler, yang memungkinkan kita untuk mengirim perintah dan data untuk menampilkan informasi yang kita inginkan.
Tujuan Pembelajaran:
Memahami cara kerja dasar LCD 16x2.
Mempelajari bagaimana menghubungkan LCD ke Arduino Uno.
Memahami cara mengirim data ke LCD dan menampilkan teks atau angka.
Mengoptimalkan penggunaan pin Arduino menggunakan modul I2C pada LCD.
Cara Kerja Dasar LCD 16x2
LCD 16x2 memiliki dua baris dengan masing-masing 16 karakter. Karakter ditampilkan dalam bentuk matriks piksel. LCD ini memiliki beberapa pin yang digunakan untuk menerima perintah dan data, termasuk pin kontrol dan pin data.
Pin-Pin Utama LCD 16x2:
VCC: Sumber daya 5V.
GND: Ground.
VO: Pengatur kontras (diatur dengan potensiometer).
RS: Register Select (untuk memilih mode perintah atau data).
RW: Read/Write (biasanya dihubungkan ke ground untuk mode tulis).
E: Enable (untuk memulai komunikasi data). 7-14. D0-D7: Pin data untuk mengirimkan informasi karakter. 15-16. LED+ dan LED-: Pin untuk menghubungkan backlight LCD.
Untuk komunikasi standar, kita menggunakan 8-bit mode (semua pin data D0-D7), atau bisa menggunakan 4-bit mode (hanya D4-D7) untuk menghemat pin Arduino. Alternatif lain adalah menggunakan modul I2C, yang memungkinkan kita menghubungkan LCD dengan hanya dua pin dari Arduino (SDA dan SCL), sehingga lebih efisien.
Penyusunan Rangkaian
Langkah-Langkah Penyusunan Rangkaian:
Power Supply: Hubungkan pin VCC LCD ke pin 5V pada Arduino dan pin GND ke ground pada Arduino.
Kontras: Hubungkan potensiometer 10kΩ ke pin VO untuk mengatur kontras tampilan LCD.
Kontrol: Hubungkan pin RS ke pin digital Arduino (misalnya, pin D12), pin E ke pin D11, dan pin RW ke GND (karena kita hanya akan menulis data ke LCD).
Data: Hubungkan pin data D4-D7 LCD ke pin digital Arduino (misalnya, D5-D8).
Backlight: Jika menggunakan backlight, hubungkan pin LED+ ke 5V dan LED- ke ground melalui resistor (220Ω atau 330Ω).
Potensiometer: Hubungkan potensiometer ke pin VO LCD dan ground untuk mengatur kecerahan layar.
Skema Rangkaian Sederhana:
Penggunaan Modul I2C
Modul I2C untuk LCD memungkinkan kita untuk menghemat pin pada Arduino. Dengan menggunakan I2C, kita hanya membutuhkan dua pin pada Arduino: SDA (Serial Data) dan SCL (Serial Clock).
Keuntungan Menggunakan Modul I2C:
Menghemat pin Arduino (hanya membutuhkan 2 pin dibandingkan dengan 6-8 pin pada metode paralel).
Lebih mudah dalam pengkabelan dan perakitan.
Modul I2C memiliki potensiometer onboard untuk mengatur kontras, sehingga tidak memerlukan potensiometer eksternal.
Pin-Pin I2C:
VCC: Sumber daya 5V.
GND: Ground.
SDA: Data seri.
SCL: Clock seri.
Prinsip Kerja Rangkaian LCD
Setelah rangkaian terhubung, Arduino akan mengirimkan perintah dan data ke LCD untuk menampilkan karakter. Beberapa perintah penting yang digunakan untuk mengontrol LCD meliputi:
Inisialisasi LCD: Mengatur mode operasi (4-bit atau 8-bit) dan tampilan.
Clear Display: Menghapus semua karakter yang ditampilkan di LCD.
Set Cursor: Mengatur posisi kursor pada baris dan kolom tertentu.
Print Data: Mengirimkan data karakter yang ingin ditampilkan di layar LCD.
LCD dapat digunakan untuk menampilkan informasi secara dinamis, seperti nilai dari sensor, status sistem, atau pesan teks.
Eksperimen Lanjutan
Setelah menghubungkan LCD dan memahami cara kerjanya, Anda dapat melakukan beberapa eksperimen lanjutan:
Menampilkan Nilai Sensor: Hubungkan sensor (seperti sensor suhu atau cahaya) ke Arduino dan tampilkan hasil pembacaannya di LCD.
Scrolling Text: Buat teks yang dapat bergerak atau bergulir di layar LCD.
Menggunakan Timer: Tampilkan waktu atau countdown timer di layar LCD.
-
Selamat datang pada presentasi mengenai penggunaan LCD (Liquid Crystal Display) pada Mikrokontroler Arduino. LCD merupakan salah satu perangkat output yang sangat umum digunakan dalam berbagai proyek berbasis mikrokontroler. Dengan LCD, kita dapat menampilkan data seperti informasi sensor, pesan status, atau bahkan membuat antarmuka sederhana untuk sistem terbenam.
Pada kesempatan kali ini, kita akan membahas LCD 16x2, yang artinya LCD ini memiliki dua baris dengan masing-masing 16 karakter per baris. LCD 16x2 sangat populer karena kemampuannya menampilkan informasi dengan cara yang mudah dipahami dan diimplementasikan, terutama dalam proyek yang menggunakan Arduino Uno.
Melalui materi ini, kita akan mempelajari:
- Bagaimana menghubungkan LCD 16x2 ke Arduino.
- Bagaimana menampilkan teks atau informasi pada layar LCD.
- Pentingnya penggunaan modul I2C untuk menyederhanakan penghubungan LCD dengan Arduino, yang hanya memerlukan dua pin data.
Dengan pemahaman ini, diharapkan Anda dapat menggunakan LCD dalam proyek Arduino untuk menampilkan informasi real-time dari sistem, baik untuk pengembangan aplikasi sederhana maupun kompleks.
-
Halo, dan selamat datang di video pembelajaran tentang penggunaan LCD 16x2 pada Mikrokontroler Arduino. Pada video ini, kita akan mempelajari bagaimana menggunakan LCD (Liquid Crystal Display) untuk menampilkan informasi dalam berbagai proyek berbasis Arduino.
LCD merupakan komponen yang sangat penting ketika kita ingin menampilkan data dari sensor, pesan status, atau informasi lainnya secara visual. Di sini, kita akan menggunakan LCD 16x2, yang dapat menampilkan 2 baris dengan masing-masing 16 karakter, untuk menampilkan teks, angka, atau simbol yang berguna dalam banyak aplikasi.
Dalam video ini, kita akan membahas:
- Bagaimana cara menghubungkan LCD 16x2 ke Arduino Uno.
- Cara mengirim perintah dan data ke LCD untuk menampilkan informasi.
- Penggunaan modul I2C untuk mempermudah penghubungan LCD dengan Arduino, hanya menggunakan dua pin komunikasi.
Setelah menyelesaikan video ini, Anda akan mampu menggunakan LCD 16x2 untuk menampilkan informasi yang dinamis dan real-time dalam proyek-proyek Arduino Anda. Mari kita mulai eksplorasi ini dan pelajari bagaimana Anda dapat mengintegrasikan LCD ke dalam proyek mikrokontroler Anda.
Penjelasan Materi Tentang LCD
Video Simulasi LCD dengan Arduino
-
Pengantar Forum Diskusi:
Selamat datang di forum diskusi pembelajaran Mikrokontroler dan Interface di SPADA Indonesia! Forum ini dirancang untuk menjadi wadah interaktif bagi seluruh peserta dalam memahami dan menerapkan konsep-konsep dasar hingga lanjutan tentang mikrokontroler dan teknik interface. Melalui diskusi ini, diharapkan peserta dapat memperluas wawasan, berbagi pengalaman, serta memecahkan masalah teknis yang dihadapi dalam pembelajaran mikrokontroler.Kami mengundang seluruh peserta untuk berpartisipasi aktif, berbagi pengetahuan, serta mengajukan pertanyaan yang dapat memperkaya pembelajaran. Jangan ragu untuk memberikan masukan, berbagi tips, atau bahkan menampilkan hasil karya proyek Anda sendiri. Mari bersama-sama membangun komunitas belajar yang saling mendukung dan inspiratif!
Selamat berdiskusi, dan semoga pembelajaran kita tentang mikrokontroler dan interface semakin berkembang di SPADA Indonesia.
-
Dasar-Dasar Penggunaan LCD pada Arduino
- Apa fungsi utama LCD dalam proyek Arduino, dan bagaimana cara kerjanya untuk menampilkan informasi?
- Apa perbedaan antara LCD 16x2 dan LCD 20x4 dalam hal ukuran dan kemampuan tampilan?
- Apakah Anda pernah menggunakan LCD dalam proyek Arduino sebelumnya? Jika ya, untuk aplikasi apa saja?
-
Pengantar Penugasan
Selamat datang di sesi penugasan Pembelajaran Mikrokontroler dan Interface di SPADA Indonesia. Penugasan ini dirancang untuk membantu peserta menerapkan teori yang telah dipelajari ke dalam praktik nyata, mengembangkan keterampilan pemrograman mikrokontroler, dan memahami integrasi dengan berbagai perangkat interface seperti sensor dan aktuator.Melalui penugasan ini, Anda akan berkesempatan mengeksplorasi lebih dalam konsep-konsep dasar mikrokontroler, cara kerja input/output digital dan analog, serta teknik-teknik interface yang memungkinkan mikrokontroler berkomunikasi dengan perangkat eksternal. Setiap penugasan akan disusun secara bertahap untuk memastikan Anda dapat menguasai setiap aspek pembelajaran sebelum beralih ke topik yang lebih kompleks.
Kami mengharapkan peserta dapat mengikuti instruksi dengan cermat dan mengerjakan setiap tugas dengan ketelitian. Jika ada kendala atau pertanyaan, forum diskusi SPADA Indonesia tersedia sebagai tempat untuk berdiskusi dan bertukar ide dengan sesama peserta dan instruktur.
Selamat mengerjakan, dan semoga melalui penugasan ini Anda semakin terampil dan percaya diri dalam menguasai mikrokontroler dan interface. Semoga pembelajaran ini bermanfaat dan dapat diterapkan dalam berbagai proyek dan pengembangan inovasi ke depan.
-
Buatlah Simulasi arduino dengan output LCD 16x2 dimana menampilkan nama mata kuliah, setelah itu clear 2 detik dan selanjutnya menampilkan nama dan NIP Mahasiswa. Dimana dengan ketentuan:
1.Tugas berupa video, dimana di dalam video terdapat proses pembuatan rangkaian, proses pembuatan coding dan hasil simulasi running tinkercad.2.Di dalam video harus terdapat penjelasan narasi berupa suara dan dan foto mahasiswa.3.Hasil tugas di upload pada YouTube atau Google drive, dan yang di upload di spada cukup link video.
-
-
Kata Pengantar
Segala puji syukur kami panjatkan kehadirat Tuhan Yang Maha Esa atas segala limpahan rahmat dan karunia-Nya, sehingga modul perkuliahan Mikroprosesor dan Mikrokontroler serta Teknik Interface dan Peripheral ini dapat disusun dan diterbitkan dengan baik. Modul ini diharapkan menjadi panduan yang komprehensif bagi mahasiswa dalam memahami dasar-dasar mikroprosesor, mikrokontroler, serta berbagai teknik interface dan peripheral yang sangat penting dalam pengembangan sistem embedded dan otomasi modern.
Materi yang disajikan mencakup teori dan konsep mikroprosesor dan mikrokontroler, arsitektur dan fungsinya, serta teknik penghubung perangkat keras dengan berbagai komponen eksternal seperti sensor, aktuator, dan modul komunikasi. Selain itu, modul ini juga menyertakan contoh-contoh praktis yang diharapkan dapat memfasilitasi pembelajaran aplikatif bagi mahasiswa dalam penerapan teori-teori yang dipelajari.
Kami juga ingin menyampaikan terima kasih kepada semua pihak yang telah membantu dalam penyusunan materi ini, terutama kepada institusi ITATS dan UMSIDA yang telah mendukung proses pengembangan modul ini. Kritik dan saran yang membangun dari para pembaca sangat kami harapkan untuk penyempurnaan materi ini di masa yang akan datang.
Semoga modul ini dapat memberikan manfaat dan menambah wawasan mahasiswa dalam memahami konsep-konsep penting yang berhubungan dengan mikroprosesor, mikrokontroler, serta teknik interface dan peripheral, yang sangat relevan dalam dunia teknologi saat ini.
Pengampu Mata Kuliah,
Syahri Muharom
Institut Teknologi Adhi Tama Surabaya (ITATS)Arief Wisaksono
Universitas Muhammadiyah Sidoarjo (UMSIDA)-
Pendahuluan
Dalam dunia elektronika, banyak sensor yang mengirimkan sinyal dalam bentuk analog. Mikrokontroler seperti Arduino Uno memerlukan cara untuk mengubah sinyal analog ini menjadi sinyal digital yang dapat diproses. Fungsi ini dilakukan oleh Analog to Digital Converter (ADC). ADC adalah blok penting dalam sistem mikrokontroler yang berfungsi untuk mengubah sinyal analog menjadi representasi digital sehingga dapat diproses lebih lanjut oleh Arduino. Pada Arduino Uno, ADC digunakan untuk membaca input dari berbagai sensor analog, seperti sensor suhu, potensiometer, sensor cahaya, dan lainnya. Arduino Uno memiliki 6 pin analog (A0 hingga A5) yang dapat membaca sinyal analog melalui ADC internal.
Tujuan Pembelajaran:
Memahami konsep dasar dari Analog to Digital Conversion (ADC).
Mengetahui cara kerja ADC pada Arduino Uno.
Memahami bagaimana membaca input dari sensor analog menggunakan ADC.
Memahami resolusi ADC dan bagaimana mengonversi nilai digital menjadi tegangan.
Konsep Dasar ADC
ADC adalah konverter yang mengubah sinyal analog yang bersifat kontinu menjadi data digital yang diskret. Pada Arduino Uno, ADC bekerja dengan membagi rentang tegangan input menjadi beberapa bagian kecil, yang disebut step. ADC pada Arduino Uno memiliki resolusi 10-bit, yang berarti input analog akan dibagi menjadi 1024 step.
Contoh Pengoperasian ADC:
Rentang Tegangan: 0V hingga 5V.
Resolusi 10-bit: Nilai digital yang dihasilkan akan berada antara 0 hingga 1023.
Nilai 0 mewakili 0V.
Nilai 1023 mewakili 5V.
Dengan menggunakan formula sederhana, kita dapat menghitung tegangan analog yang diukur dari nilai digital yang diberikan oleh ADC:
Tegangan (V) = (Nilai ADC / 1023) * 5V
Nilai ini memungkinkan kita untuk membaca hasil dari sensor analog, seperti potensiometer atau sensor suhu, dalam bentuk tegangan yang dapat diolah lebih lanjut oleh program Arduino.
Pin Analog pada Arduino Uno
Arduino Uno memiliki 6 pin analog (A0 hingga A5). Setiap pin ini terhubung ke ADC internal yang memungkinkan pembacaan sinyal dari sensor analog. Berikut adalah beberapa karakteristik penting dari pin analog:
Tegangan Referensi (Vref): Pada Arduino Uno, tegangan referensi default adalah 5V, tetapi dapat diubah menggunakan pin AREF untuk menyesuaikan skala pembacaan sesuai kebutuhan.
Resolusi ADC: Resolusi ADC pada Arduino adalah 10-bit, sehingga dapat membaca hingga 1024 level tegangan.
Pin A0 - A5:
A0 - A5: Digunakan untuk membaca sinyal analog dari sensor.
AREF: Pin referensi yang digunakan untuk mengatur tegangan referensi jika diperlukan tegangan yang lebih rendah dari 5V.
Prinsip Kerja ADC pada Arduino
ADC pada Arduino bekerja dengan sampling tegangan input pada pin analog, lalu mengonversi nilai tersebut menjadi representasi digital. Proses ini dapat digambarkan dalam beberapa langkah:
Input Tegangan: Tegangan dari sensor diumpankan ke pin analog (A0 hingga A5).
Konversi Analog ke Digital: ADC pada Arduino mengukur tegangan input, membandingkannya dengan tegangan referensi (5V atau yang diatur pada AREF), dan mengonversinya menjadi nilai digital antara 0 hingga 1023.
Pembacaan Nilai Digital: Nilai digital ini kemudian digunakan dalam program untuk melakukan perhitungan atau mengendalikan perangkat lain, seperti menampilkan hasil di LCD atau mengaktifkan motor berdasarkan pembacaan sensor.
Contoh Aplikasi ADC:
Potensiometer: Sebuah potensiometer yang dihubungkan ke pin analog dapat digunakan untuk mengukur nilai resistansi variabel, yang akan dikonversi menjadi tegangan dan dibaca oleh ADC.
Sensor Suhu: Sensor suhu analog, seperti LM35, dapat mengirimkan tegangan yang bervariasi berdasarkan suhu yang diukur, dan tegangan ini akan dibaca oleh ADC Arduino.
Pengaturan Tegangan Referensi (AREF)
Pada Arduino, tegangan referensi default untuk ADC adalah 5V (tegangan yang dipasok dari pin VCC). Namun, dalam beberapa aplikasi, mungkin lebih efisien untuk menggunakan tegangan referensi yang lebih rendah agar pembacaan ADC lebih akurat. Arduino menyediakan pin AREF untuk memasok tegangan referensi eksternal yang berbeda, sesuai dengan sensor yang digunakan.
Contohnya, jika sensor hanya bekerja dalam rentang 0V - 1V, Anda bisa mengatur tegangan referensi menjadi 1V agar pembacaan ADC lebih presisi dalam rentang tersebut.
Penggunaan Sensor Analog dengan ADC
Potensiometer
Salah satu aplikasi paling sederhana dari ADC pada Arduino adalah membaca sinyal dari potensiometer. Potensiometer adalah resistor variabel yang menghasilkan tegangan yang bervariasi berdasarkan posisi porosnya. Tegangan ini diumpankan ke pin analog Arduino, dan ADC akan mengonversinya menjadi nilai digital yang dapat digunakan dalam program untuk mengontrol perangkat seperti LED, motor, atau suara.
Sensor Suhu
Misalnya, sensor suhu LM35 menghasilkan tegangan analog yang proporsional dengan suhu. Tegangan keluaran dari sensor ini bisa dibaca oleh pin analog Arduino dan kemudian dikonversi menjadi nilai suhu berdasarkan perhitungan matematis.
Eksperimen Lanjutan
Setelah memahami dasar ADC dan cara kerja pembacaan analog pada Arduino, berikut adalah beberapa eksperimen yang bisa dilakukan untuk memperdalam pemahaman:
Mengukur Tegangan Variabel: Gunakan potensiometer untuk menghasilkan tegangan variabel dan tampilkan nilai tegangan di LCD.
Sistem Monitoring Suhu: Hubungkan sensor suhu dan tampilkan hasil pembacaan suhu pada LCD atau Serial Monitor.
Penggunaan AREF Eksternal: Coba ganti tegangan referensi ADC menggunakan AREF untuk meningkatkan presisi pembacaan sensor analog yang beroperasi pada tegangan lebih rendah
-
Selamat datang pada presentasi mengenai ADC (Analog to Digital Converter) pada Mikrokontroler Arduino. ADC adalah salah satu komponen penting yang memungkinkan mikrokontroler untuk membaca sinyal analog dan mengubahnya menjadi data digital yang dapat diolah. Dalam berbagai aplikasi berbasis mikrokontroler, seperti sensor suhu, potensiometer, atau sensor cahaya, sinyal yang dihasilkan bersifat analog, dan di sinilah peran ADC menjadi sangat krusial.
Pada Arduino Uno, kita memiliki pin analog yang memungkinkan pembacaan sinyal dari berbagai sensor analog. Mikrokontroler menggunakan ADC untuk mengonversi sinyal analog tersebut menjadi representasi digital yang bisa digunakan untuk pengolahan data, kontrol sistem, atau menampilkan hasil secara real-time.
Dalam presentasi ini, kita akan membahas:
- Bagaimana ADC bekerja pada Arduino Uno.
- Penggunaan pin analog untuk membaca sinyal dari sensor analog.
- Resolusi 10-bit dari ADC dan bagaimana konversi nilai digital menjadi tegangan.
- Contoh aplikasi seperti pembacaan suhu menggunakan sensor LM35 dan pembacaan nilai resistansi dari potensiometer.
Dengan memahami konsep ADC, kita dapat memanfaatkan kemampuan Arduino untuk membaca dan memproses sinyal analog dalam berbagai aplikasi yang melibatkan sensor dan kontrol perangkat secara presisi.
-
Halo dan selamat datang di video pembelajaran mengenai ADC (Analog to Digital Converter) pada Mikrokontroler Arduino. Pada video ini, kita akan membahas bagaimana Arduino membaca dan mengonversi sinyal analog dari berbagai sensor menjadi data digital yang dapat diproses oleh sistem.
ADC adalah fitur penting pada Arduino yang memungkinkan kita untuk berinteraksi dengan dunia nyata melalui berbagai sensor analog, seperti sensor suhu, sensor cahaya, atau potensiometer. Sinyal analog ini dikonversi oleh ADC menjadi data digital, yang kemudian bisa kita gunakan dalam pengambilan keputusan, pengendalian perangkat, atau menampilkan informasi secara real-time.
Dalam video ini, kita akan mempelajari:
- Konsep dasar ADC dan bagaimana cara kerjanya pada Arduino Uno.
- Penggunaan pin analog untuk membaca sinyal analog dari sensor-sensor.
- Bagaimana ADC pada Arduino mengonversi sinyal analog menjadi nilai digital dengan resolusi 10-bit.
- Beberapa aplikasi sederhana yang melibatkan sensor analog seperti sensor suhu dan potensiometer.
Setelah menyelesaikan video ini, Anda akan memahami bagaimana ADC bekerja pada Arduino dan bagaimana memanfaatkannya untuk membaca sensor analog dan mengintegrasikannya ke dalam proyek mikrokontroler Anda. Mari kita mulai dan jelajahi lebih dalam bagaimana Arduino mengonversi sinyal analog menjadi data digital.
Video Penjelasan PPT ADC
Video Simulasi ADC Arduino
-
Pengantar Forum Diskusi:
Selamat datang di forum diskusi pembelajaran Mikrokontroler dan Interface di SPADA Indonesia! Forum ini dirancang untuk menjadi wadah interaktif bagi seluruh peserta dalam memahami dan menerapkan konsep-konsep dasar hingga lanjutan tentang mikrokontroler dan teknik interface. Melalui diskusi ini, diharapkan peserta dapat memperluas wawasan, berbagi pengalaman, serta memecahkan masalah teknis yang dihadapi dalam pembelajaran mikrokontroler.
Kami mengundang seluruh peserta untuk berpartisipasi aktif, berbagi pengetahuan, serta mengajukan pertanyaan yang dapat memperkaya pembelajaran. Jangan ragu untuk memberikan masukan, berbagi tips, atau bahkan menampilkan hasil karya proyek Anda sendiri. Mari bersama-sama membangun komunitas belajar yang saling mendukung dan inspiratif!
Selamat berdiskusi, dan semoga pembelajaran kita tentang mikrokontroler dan interface semakin berkembang di SPADA Indonesia.
-
Dasar-Dasar ADC pada Arduino
- Apa itu ADC, dan mengapa penting dalam pemrosesan sinyal analog di Arduino?
- Apa perbedaan antara sinyal analog dan digital, dan mengapa diperlukan konversi dari analog ke digital?
- Bagaimana cara kerja ADC pada Arduino dalam mengonversi tegangan analog menjadi nilai digital?
-
-
Kata Pengantar
Segala puji syukur kami panjatkan kehadirat Tuhan Yang Maha Esa atas segala limpahan rahmat dan karunia-Nya, sehingga modul perkuliahan Mikroprosesor dan Mikrokontroler serta Teknik Interface dan Peripheral ini dapat disusun dan diterbitkan dengan baik. Modul ini diharapkan menjadi panduan yang komprehensif bagi mahasiswa dalam memahami dasar-dasar mikroprosesor, mikrokontroler, serta berbagai teknik interface dan peripheral yang sangat penting dalam pengembangan sistem embedded dan otomasi modern.
Materi yang disajikan mencakup teori dan konsep mikroprosesor dan mikrokontroler, arsitektur dan fungsinya, serta teknik penghubung perangkat keras dengan berbagai komponen eksternal seperti sensor, aktuator, dan modul komunikasi. Selain itu, modul ini juga menyertakan contoh-contoh praktis yang diharapkan dapat memfasilitasi pembelajaran aplikatif bagi mahasiswa dalam penerapan teori-teori yang dipelajari.
Kami juga ingin menyampaikan terima kasih kepada semua pihak yang telah membantu dalam penyusunan materi ini, terutama kepada institusi ITATS dan UMSIDA yang telah mendukung proses pengembangan modul ini. Kritik dan saran yang membangun dari para pembaca sangat kami harapkan untuk penyempurnaan materi ini di masa yang akan datang.
Semoga modul ini dapat memberikan manfaat dan menambah wawasan mahasiswa dalam memahami konsep-konsep penting yang berhubungan dengan mikroprosesor, mikrokontroler, serta teknik interface dan peripheral, yang sangat relevan dalam dunia teknologi saat ini.
Pengampu Mata Kuliah,
Syahri Muharom
Institut Teknologi Adhi Tama Surabaya (ITATS)Arief Wisaksono
Universitas Muhammadiyah Sidoarjo (UMSIDA)-
Pendahuluan
Komunikasi serial adalah salah satu metode yang paling umum digunakan untuk bertukar data antara dua perangkat. Pada Arduino Uno, komunikasi serial sangat penting, terutama saat berinteraksi dengan komputer atau perangkat eksternal seperti sensor, modul, dan sistem kontrol lainnya. Komunikasi serial memungkinkan pengiriman data satu bit pada satu waktu melalui satu jalur komunikasi, yang memudahkan pertukaran informasi dalam berbagai aplikasi. Arduino Uno menggunakan UART (Universal Asynchronous Receiver/Transmitter) untuk komunikasi serial dengan perangkat lain, yang memungkinkan kita membaca atau mengirim data melalui port USB. Selain itu, Arduino Uno juga mendukung protokol komunikasi serial lainnya, seperti I2C dan SPI, yang berguna untuk berkomunikasi dengan sensor dan modul lain.
Tujuan Pembelajaran:
Memahami konsep dasar komunikasi serial pada Arduino Uno.
Mengetahui bagaimana komunikasi serial dilakukan melalui port USB menggunakan UART.
Mempelajari cara menggunakan Serial Monitor untuk melihat dan mengirim data ke Arduino.
Memahami konsep baud rate dan pengaturannya dalam komunikasi serial.
Konsep Dasar Komunikasi Serial
Komunikasi serial adalah proses mengirimkan data secara berurutan (sequential), satu bit pada satu waktu, melalui satu jalur komunikasi. Dalam komunikasi serial, dua perangkat dapat berkomunikasi dengan menggunakan dua kabel utama:
TX (Transmit): Untuk mengirim data dari satu perangkat ke perangkat lain.
RX (Receive): Untuk menerima data dari perangkat lain.
Pada Arduino Uno, komunikasi serial dilakukan menggunakan pin TX (pin 1) dan RX (pin 0), yang juga terhubung ke port USB saat Arduino dihubungkan ke komputer. Selain itu, komunikasi serial juga dapat dilakukan menggunakan Serial Monitor di Arduino IDE, yang memungkinkan Anda melihat data yang dikirimkan Arduino ke PC dan mengirim perintah dari PC ke Arduino.
Baud Rate dalam Komunikasi Serial
Baud rate adalah kecepatan transfer data dalam komunikasi serial, yang diukur dalam bit per detik (bps). Baud rate harus disesuaikan di kedua perangkat yang terlibat dalam komunikasi untuk memastikan data dapat ditransmisikan dan diterima dengan benar. Baud rate standar yang sering digunakan pada Arduino adalah 9600 bps.
Contoh Baud Rate:
9600 bps: Artinya Arduino mengirimkan 9600 bit per detik.
115200 bps: Kecepatan yang lebih tinggi untuk komunikasi yang lebih cepat.
Menyesuaikan baud rate antara Arduino dan perangkat lain sangat penting untuk menghindari hilangnya data atau kesalahan dalam komunikasi.
Penggunaan Serial Monitor pada Arduino IDE
Serial Monitor adalah alat yang tersedia di Arduino IDE yang memungkinkan Anda berinteraksi dengan Arduino secara real-time melalui komunikasi serial. Dengan Serial Monitor, Anda dapat:
Melihat data yang dikirim oleh Arduino, seperti pembacaan sensor.
Mengirim perintah ke Arduino, misalnya untuk mengaktifkan atau menonaktifkan perangkat.
Serial Monitor sangat berguna untuk debugging, karena Anda dapat memeriksa nilai variabel atau data dari sensor yang sedang digunakan.
Protokol Serial Lainnya: I2C dan SPI
Selain komunikasi UART, Arduino Uno juga mendukung dua protokol komunikasi serial lainnya: I2C dan SPI. Keduanya memungkinkan komunikasi dengan berbagai perangkat eksternal seperti sensor, modul komunikasi, atau layar LCD.
I2C (Inter-Integrated Circuit)
I2C adalah protokol komunikasi yang menggunakan dua kabel: SDA (Serial Data) dan SCL (Serial Clock).
Digunakan untuk menghubungkan beberapa perangkat dengan hanya dua kabel.
I2C sering digunakan untuk menghubungkan sensor atau modul yang membutuhkan komunikasi sederhana dan efisien.
SPI (Serial Peripheral Interface)
SPI adalah protokol komunikasi yang lebih cepat dan digunakan untuk menghubungkan perangkat dengan performa tinggi seperti modul SD card atau layar grafis.
SPI menggunakan empat kabel utama: MOSI (Master Out Slave In), MISO (Master In Slave Out), SCK (Clock), dan SS (Slave Select).
Lebih cepat dibandingkan I2C, namun membutuhkan lebih banyak kabel.
Aplikasi Komunikasi Serial dengan Arduino
Berikut adalah beberapa contoh aplikasi di mana komunikasi serial digunakan dengan Arduino:
Monitoring Data Sensor
Arduino dapat mengirim data sensor (seperti suhu, kelembapan, atau cahaya) ke komputer melalui komunikasi serial. Data ini bisa dilihat pada Serial Monitor dan digunakan untuk memantau kondisi lingkungan secara real-time.
Pengendalian Perangkat dari PC
Dengan komunikasi serial, Anda dapat mengirim perintah dari komputer ke Arduino untuk mengontrol perangkat seperti motor, LED, atau relay. Misalnya, Anda bisa mengirimkan perintah untuk menyalakan atau mematikan lampu menggunakan input dari Serial Monitor.
Komunikasi dengan Modul Eksternal
Arduino sering digunakan untuk berkomunikasi dengan berbagai modul eksternal, seperti modul GSM, modul Bluetooth, modul GPS, dan lain-lain, menggunakan komunikasi serial. Data yang dikirim atau diterima dari modul ini dapat diolah dan digunakan untuk berbagai aplikasi, seperti mengirim pesan, mendapatkan lokasi, atau mengendalikan robot.
-
Selamat datang pada presentasi mengenai Komunikasi Serial pada Arduino. Dalam dunia mikrokontroler, komunikasi antar perangkat adalah elemen penting untuk pertukaran data dan pengendalian sistem. Komunikasi serial adalah metode yang paling umum digunakan untuk mengirim dan menerima data antara Arduino dan perangkat lain, seperti komputer, sensor, dan modul eksternal.
Komunikasi serial bekerja dengan cara mengirim data satu per satu melalui satu jalur komunikasi, baik untuk mengirim data dari Arduino ke perangkat lain atau menerima data dari perangkat lain ke Arduino. Arduino Uno mendukung beberapa protokol komunikasi serial, seperti UART (Universal Asynchronous Receiver/Transmitter), I2C (Inter-Integrated Circuit), dan SPI (Serial Peripheral Interface), yang memberikan fleksibilitas dalam menghubungkan berbagai jenis perangkat.
Dalam materi ini, kita akan membahas:
- Konsep dasar komunikasi serial dan bagaimana Arduino mengirim dan menerima data melalui pin TX dan RX.
- Penggunaan Serial Monitor untuk melihat dan mengirim data secara real-time.
- Protokol komunikasi serial lainnya seperti I2C dan SPI, yang digunakan untuk berkomunikasi dengan perangkat eksternal seperti sensor, modul GPS, atau LCD.
Dengan pemahaman tentang komunikasi serial ini, Anda akan dapat mengintegrasikan Arduino dengan berbagai perangkat, baik untuk keperluan monitoring data sensor maupun pengendalian perangkat jarak jauh. Mari kita mulai eksplorasi ini untuk memahami bagaimana komunikasi serial membantu proyek mikrokontroler Anda berinteraksi dengan perangkat lain.
-
Halo, dan selamat datang di video pembelajaran mengenai Komunikasi Serial pada Arduino. Pada video ini, kita akan membahas salah satu aspek penting dalam proyek berbasis mikrokontroler, yaitu komunikasi serial. Komunikasi serial memungkinkan Arduino untuk berinteraksi dengan perangkat lain, seperti komputer, sensor, modul eksternal, atau bahkan perangkat mikrokontroler lainnya.
Dalam dunia elektronika, komunikasi antar perangkat sangat penting untuk pengiriman dan penerimaan data secara efisien. Arduino mendukung beberapa protokol komunikasi serial, seperti UART (Universal Asynchronous Receiver/Transmitter), I2C (Inter-Integrated Circuit), dan SPI (Serial Peripheral Interface). Masing-masing protokol ini memiliki fungsi yang berbeda dalam menghubungkan Arduino dengan perangkat lain.
Dalam video ini, kita akan membahas:
- Konsep dasar komunikasi serial dan bagaimana Arduino menggunakan protokol ini untuk bertukar data.
- Penggunaan Serial Monitor di Arduino IDE untuk memantau data dan mengirim perintah secara real-time.
- Protokol I2C dan SPI, yang digunakan untuk berkomunikasi dengan modul dan sensor eksternal.
Setelah menyaksikan video ini, Anda akan memahami bagaimana komunikasi serial bekerja pada Arduino dan bagaimana Anda dapat menggunakan teknik ini untuk menghubungkan berbagai perangkat dalam proyek-proyek Anda. Mari kita mulai dan pelajari lebih lanjut tentang komunikasi serial pada Arduino
Video Penjelasan Materi Serial
Video Simulasi Komunikasi Serial
-
Pengantar Forum Diskusi:
Selamat datang di forum diskusi pembelajaran Mikrokontroler dan Interface di SPADA Indonesia! Forum ini dirancang untuk menjadi wadah interaktif bagi seluruh peserta dalam memahami dan menerapkan konsep-konsep dasar hingga lanjutan tentang mikrokontroler dan teknik interface. Melalui diskusi ini, diharapkan peserta dapat memperluas wawasan, berbagi pengalaman, serta memecahkan masalah teknis yang dihadapi dalam pembelajaran mikrokontroler.
Kami mengundang seluruh peserta untuk berpartisipasi aktif, berbagi pengetahuan, serta mengajukan pertanyaan yang dapat memperkaya pembelajaran. Jangan ragu untuk memberikan masukan, berbagi tips, atau bahkan menampilkan hasil karya proyek Anda sendiri. Mari bersama-sama membangun komunitas belajar yang saling mendukung dan inspiratif!
Selamat berdiskusi, dan semoga pembelajaran kita tentang mikrokontroler dan interface semakin berkembang di SPADA Indonesia.
-
Dasar-Dasar Komunikasi Serial pada Arduino
- Apa itu komunikasi serial, dan mengapa digunakan dalam Arduino untuk berkomunikasi dengan perangkat lain?
- Apa perbedaan antara komunikasi serial dan komunikasi paralel, dan mengapa komunikasi serial lebih sering digunakan dalam Arduino?
- Apakah Anda pernah menggunakan komunikasi serial dalam proyek Arduino sebelumnya? Untuk aplikasi apa saja?
-
-
Kata Pengantar
Segala puji syukur kami panjatkan kehadirat Tuhan Yang Maha Esa atas segala limpahan rahmat dan karunia-Nya, sehingga modul perkuliahan Mikroprosesor dan Mikrokontroler serta Teknik Interface dan Peripheral ini dapat disusun dan diterbitkan dengan baik. Modul ini diharapkan menjadi panduan yang komprehensif bagi mahasiswa dalam memahami dasar-dasar mikroprosesor, mikrokontroler, serta berbagai teknik interface dan peripheral yang sangat penting dalam pengembangan sistem embedded dan otomasi modern.
Materi yang disajikan mencakup teori dan konsep mikroprosesor dan mikrokontroler, arsitektur dan fungsinya, serta teknik penghubung perangkat keras dengan berbagai komponen eksternal seperti sensor, aktuator, dan modul komunikasi. Selain itu, modul ini juga menyertakan contoh-contoh praktis yang diharapkan dapat memfasilitasi pembelajaran aplikatif bagi mahasiswa dalam penerapan teori-teori yang dipelajari.
Kami juga ingin menyampaikan terima kasih kepada semua pihak yang telah membantu dalam penyusunan materi ini, terutama kepada institusi ITATS dan UMSIDA yang telah mendukung proses pengembangan modul ini. Kritik dan saran yang membangun dari para pembaca sangat kami harapkan untuk penyempurnaan materi ini di masa yang akan datang.
Semoga modul ini dapat memberikan manfaat dan menambah wawasan mahasiswa dalam memahami konsep-konsep penting yang berhubungan dengan mikroprosesor, mikrokontroler, serta teknik interface dan peripheral, yang sangat relevan dalam dunia teknologi saat ini.
Pengampu Mata Kuliah,
Syahri Muharom
Institut Teknologi Adhi Tama Surabaya (ITATS)Arief Wisaksono
Universitas Muhammadiyah Sidoarjo (UMSIDA)-
Selamat datang pada Ujian Tengah Semester mata kuliah ini. Ujian ini dirancang untuk mengukur pemahaman dan kemampuan Anda dalam menguasai materi yang telah diajarkan pada paruh pertama semester. Melalui ujian ini, kami berharap Anda dapat merefleksikan kembali konsep-konsep utama, teori, dan aplikasi praktis yang telah dipelajari, serta menunjukkan kemampuan dalam mengintegrasikan pengetahuan tersebut dalam menjawab berbagai jenis soal.
Pelaksanaan ujian ini merupakan bagian penting dari proses pembelajaran dan penilaian. Oleh karena itu, kami mendorong seluruh peserta untuk mengerjakan dengan penuh kesungguhan, ketelitian, dan menjunjung tinggi integritas akademik. Pastikan Anda membaca setiap instruksi dengan cermat, mengelola waktu dengan baik, dan menjawab sesuai dengan pemahaman yang telah diperoleh selama proses perkuliahan.
Kami ucapkan selamat mengerjakan, semoga ujian ini dapat memberikan gambaran tentang perkembangan belajar Anda selama semester ini dan menjadi motivasi untuk meningkatkan pemahaman dalam materi yang akan datang. Sukses untuk ujian Anda, dan semoga hasil yang diperoleh memuaskan!
-
Buatlah simulasi Mikrokontroler menggunakan thinkercad:
1.Simulasi menyalakan LED menggunakan push Button, jika Push button 1 di tekan LED akan menyala, jika push button 2 di tekan maka LED akan mati.2.Simulasi menyalakan LCD 16x2 menggunakan push Button, jika Push button 1 di tekan LCD akan menampilkan nama dan npm Mahasiswa, jika push button 2 di tekan maka LCD clear, dan menampilkan karakter baris 0,0 ‘UTS’, baris 0,1 ‘MIKROKONTROLER’.Dengan ketentuan:
a.UTS berupa video, dimana di dalam video terdapat proses pembuatan rangkaian, proses pembuatan coding dan hasil simulasi running tinkercad.b.Di dalam video harus terdapat penjelasan narasi berupa suara dan dan foto mahasiswa.c.Hasil UTS di upload pada YouTube atau Google drive, dan yang di upload di spada cukup link video.
-
-
Kata Pengantar
Segala puji syukur kami panjatkan kehadirat Tuhan Yang Maha Esa atas segala limpahan rahmat dan karunia-Nya, sehingga modul perkuliahan Mikroprosesor dan Mikrokontroler serta Teknik Interface dan Peripheral ini dapat disusun dan diterbitkan dengan baik. Modul ini diharapkan menjadi panduan yang komprehensif bagi mahasiswa dalam memahami dasar-dasar mikroprosesor, mikrokontroler, serta berbagai teknik interface dan peripheral yang sangat penting dalam pengembangan sistem embedded dan otomasi modern.
Materi yang disajikan mencakup teori dan konsep mikroprosesor dan mikrokontroler, arsitektur dan fungsinya, serta teknik penghubung perangkat keras dengan berbagai komponen eksternal seperti sensor, aktuator, dan modul komunikasi. Selain itu, modul ini juga menyertakan contoh-contoh praktis yang diharapkan dapat memfasilitasi pembelajaran aplikatif bagi mahasiswa dalam penerapan teori-teori yang dipelajari.
Kami juga ingin menyampaikan terima kasih kepada semua pihak yang telah membantu dalam penyusunan materi ini, terutama kepada institusi ITATS dan UMSIDA yang telah mendukung proses pengembangan modul ini. Kritik dan saran yang membangun dari para pembaca sangat kami harapkan untuk penyempurnaan materi ini di masa yang akan datang.
Semoga modul ini dapat memberikan manfaat dan menambah wawasan mahasiswa dalam memahami konsep-konsep penting yang berhubungan dengan mikroprosesor, mikrokontroler, serta teknik interface dan peripheral, yang sangat relevan dalam dunia teknologi saat ini.
Pengampu Mata Kuliah,
Syahri Muharom
Institut Teknologi Adhi Tama Surabaya (ITATS)Arief Wisaksono
Universitas Muhammadiyah Sidoarjo (UMSIDA)-
Pendahuluan
Sensor suhu adalah perangkat yang dirancang untuk mendeteksi dan mengukur suhu suatu objek atau lingkungan. Alat ini mengubah perubahan suhu menjadi sinyal listrik yang dapat dianalisis atau digunakan untuk pengendalian sistem. Sensor suhu merupakan elemen penting dalam berbagai bidang, mulai dari teknologi industri hingga aplikasi rumah tangga. Dengan kemajuan teknologi, sensor suhu kini menjadi komponen utama dalam banyak perangkat berbasis otomatisasi, seperti sistem pendingin, alat kesehatan, dan perangkat pintar.
Dalam dunia industri, sensor suhu digunakan untuk memantau dan mengontrol suhu mesin, memastikan operasi berlangsung aman dan efisien. Sementara itu, di bidang kesehatan, alat ini memainkan peran penting dalam pengukuran suhu tubuh dan pemantauan kondisi pasien. Dalam lingkungan rumah tangga, sensor suhu membantu mengatur suhu ruangan, memastikan kenyamanan pengguna, dan mengurangi konsumsi energi.
Perkembangan teknologi memungkinkan sensor suhu bekerja dengan lebih akurat dan responsif, bahkan pada kondisi ekstrem. Selain itu, kemajuan ini memungkinkan sensor digunakan tanpa kontak langsung, seperti dalam pengukuran suhu melalui inframerah. Oleh karena itu, pemahaman tentang cara kerja, jenis-jenis, dan aplikasi sensor suhu menjadi penting untuk mengoptimalkan penggunaannya di berbagai sektor.
2. Jenis-Jenis Sensor Suhu
Berikut adalah lima contoh sensor suhu berdasarkan prinsip kerjanya.
Termokopel (Thermocouple):
Menggunakan dua logam berbeda yang menghasilkan tegangan sesuai dengan perubahan suhu. Rentang suhu luas, sering digunakan dalam industri.
Termistor (Thermistor):
Resistansi bahan semikonduktor berubah sesuai suhu. Cocok untuk pengukuran suhu yang presisi pada rentang terbatas.
RTD (Resistance Temperature Detector):
Resistansi logam berubah linier terhadap suhu. Umumnya digunakan untuk aplikasi yang memerlukan akurasi tinggi.
Sensor Inframerah:
Mengukur suhu berdasarkan radiasi inframerah yang dipancarkan objek tanpa kontak langsung. Ideal untuk pengukuran suhu tinggi atau pada objek bergerak.
Sensor Suhu IC (Integrated Circuit):
Sensor elektronik yang memberikan keluaran berupa data digital atau sinyal tegangan, sering digunakan dalam perangkat pintar.
-
Selamat datang dalam presentasi mengenai Sensor Suhu dengan Mikrokontroler Arduino. Dalam era digital saat ini, kemampuan untuk memantau dan mengontrol suhu secara otomatis menjadi kebutuhan penting dalam berbagai aplikasi, baik di industri, rumah tangga, maupun kesehatan. Arduino, sebagai salah satu platform mikrokontroler yang mudah digunakan, memberikan solusi praktis untuk mengintegrasikan sensor suhu dalam sistem yang cerdas dan efisien.
Pada presentasi ini, kita akan membahas berbagai jenis sensor suhu yang kompatibel dengan Arduino, seperti termistor, DS18B20, dan sensor inframerah, serta cara penggunaannya dalam berbagai proyek. Materi ini dirancang untuk memberikan pemahaman mendalam mengenai prinsip kerja sensor suhu, manfaatnya, dan aplikasinya dalam menciptakan solusi otomatisasi.
Dengan mempelajari materi ini, Anda akan lebih siap untuk merancang dan mengimplementasikan sistem berbasis Arduino yang dapat mendeteksi, memantau, dan mengontrol suhu dengan presisi tinggi. Mari kita eksplorasi bersama teknologi yang mendukung pengembangan sistem pintar ini.
-
Halo, dan selamat datang di video pembelajaran tentang Sensor Suhu dengan Mikrokontroler Arduino. Dalam video ini, kita akan mengeksplorasi bagaimana sensor suhu dapat diintegrasikan dengan Arduino untuk menciptakan sistem yang cerdas dan otomatis. Sensor suhu memainkan peran penting dalam berbagai aplikasi, mulai dari memantau suhu ruangan, mengontrol suhu mesin, hingga digunakan dalam perangkat kesehatan.
Arduino, sebagai platform mikrokontroler yang fleksibel dan mudah digunakan, memungkinkan kita untuk mengembangkan berbagai proyek berbasis sensor suhu dengan lebih efisien. Dalam pembelajaran ini, Anda akan mempelajari jenis-jenis sensor suhu, seperti termistor, DS18B20, dan sensor inframerah, serta bagaimana prinsip kerja dan aplikasinya dapat diterapkan.
Tujuan dari video ini adalah untuk memberikan pemahaman yang jelas dan langkah-langkah praktis dalam merancang sistem berbasis Arduino untuk mendeteksi dan mengontrol suhu. Dengan pengetahuan ini, Anda dapat mengembangkan berbagai solusi inovatif di dunia teknologi. Ayo kita mulai perjalanan pembelajaran ini, dan mari wujudkan ide-ide kreatif Anda bersama Arduino
video penjelasan materi
video simulasi
-
Selamat datang di forum diskusi dengan topik Sensor Suhu pada Mikrokontroler Arduino. Forum ini bertujuan untuk menjadi platform interaktif bagi peserta untuk mendalami pemahaman, berbagi pengalaman, serta bertukar ide mengenai penerapan sensor suhu yang diintegrasikan dengan Arduino.
Sensor suhu memainkan peran penting dalam berbagai sistem otomatisasi, seperti pemantauan suhu ruangan, pengendalian suhu mesin, hingga aplikasi di bidang kesehatan. Dengan Arduino sebagai platform yang fleksibel, kita dapat mengembangkan solusi berbasis teknologi yang efektif dan inovatif.
Melalui diskusi ini, kami mengundang Anda untuk membahas berbagai aspek, seperti prinsip kerja sensor suhu, jenis-jenis sensor yang sering digunakan, tantangan teknis, dan penerapan dalam proyek nyata. Kami berharap forum ini dapat menjadi ruang yang bermanfaat bagi Anda untuk mengajukan pertanyaan, memberikan masukan, dan berbagi pengalaman, sehingga dapat memperkaya pengetahuan kita bersama.
Mari kita manfaatkan kesempatan ini untuk belajar bersama dan menciptakan solusi kreatif dengan memanfaatkan sensor suhu berbasis Arduino. Selamat berdiskusi.
-
Bagaimana menentukan jenis sensor suhu yang paling sesuai untuk aplikasi tertentu, seperti pemantauan lingkungan, kontrol suhu mesin, atau perangkat kesehatan
-
-
Kata Pengantar
Segala puji syukur kami panjatkan kehadirat Tuhan Yang Maha Esa atas segala limpahan rahmat dan karunia-Nya, sehingga modul perkuliahan Mikroprosesor dan Mikrokontroler serta Teknik Interface dan Peripheral ini dapat disusun dan diterbitkan dengan baik. Modul ini diharapkan menjadi panduan yang komprehensif bagi mahasiswa dalam memahami dasar-dasar mikroprosesor, mikrokontroler, serta berbagai teknik interface dan peripheral yang sangat penting dalam pengembangan sistem embedded dan otomasi modern.
Materi yang disajikan mencakup teori dan konsep mikroprosesor dan mikrokontroler, arsitektur dan fungsinya, serta teknik penghubung perangkat keras dengan berbagai komponen eksternal seperti sensor, aktuator, dan modul komunikasi. Selain itu, modul ini juga menyertakan contoh-contoh praktis yang diharapkan dapat memfasilitasi pembelajaran aplikatif bagi mahasiswa dalam penerapan teori-teori yang dipelajari.
Kami juga ingin menyampaikan terima kasih kepada semua pihak yang telah membantu dalam penyusunan materi ini, terutama kepada institusi ITATS dan UMSIDA yang telah mendukung proses pengembangan modul ini. Kritik dan saran yang membangun dari para pembaca sangat kami harapkan untuk penyempurnaan materi ini di masa yang akan datang.
Semoga modul ini dapat memberikan manfaat dan menambah wawasan mahasiswa dalam memahami konsep-konsep penting yang berhubungan dengan mikroprosesor, mikrokontroler, serta teknik interface dan peripheral, yang sangat relevan dalam dunia teknologi saat ini.
Pengampu Mata Kuliah,
Syahri Muharom
Institut Teknologi Adhi Tama Surabaya (ITATS)Arief Wisaksono
Universitas Muhammadiyah Sidoarjo (UMSIDA)-
Pendahuluan
Sensor kelembaban adalah perangkat yang digunakan untuk mendeteksi dan mengukur kadar kelembaban di udara atau tanah. Kelembaban merupakan salah satu parameter penting yang memengaruhi berbagai bidang, mulai dari pertanian, industri, hingga aplikasi rumah tangga. Sensor kelembaban bekerja dengan mendeteksi perubahan dalam lingkungan, seperti kandungan uap air di udara atau kadar air di dalam tanah, lalu mengubahnya menjadi sinyal listrik yang dapat dianalisis.
Sensor ini sangat penting dalam banyak sistem otomatisasi, terutama di sektor pertanian untuk memastikan tanaman mendapat kadar air yang cukup. Dalam bidang industri, sensor kelembaban digunakan untuk mengontrol kualitas produk atau proses produksi, seperti pada pengeringan bahan atau penyimpanan barang sensitif. Di rumah tangga, sensor kelembaban diterapkan dalam perangkat pintar seperti dehumidifier atau sistem kontrol udara untuk kenyamanan dan efisiensi energi.
Seiring perkembangan teknologi, sensor kelembaban kini hadir dengan desain yang lebih kecil, respons lebih cepat, dan akurasi tinggi. Selain itu, sensor ini dapat diintegrasikan dengan perangkat berbasis Internet of Things (IoT), memungkinkan pemantauan dan pengendalian kelembaban secara real-time melalui perangkat pintar.
2. Jenis-Jenis Sensor Kelembaban
Berikut adalah lima contoh sensor kelembaban yang umum digunakan:
Sensor Kelembaban Kapasitif (Capacitive Humidity Sensor):
Mengukur kelembaban berdasarkan perubahan kapasitansi bahan dielektrik. Sering digunakan dalam aplikasi IoT karena akurasi tinggi.
Sensor Kelembaban Resistif (Resistive Humidity Sensor):
Mengukur kelembaban berdasarkan perubahan resistansi bahan sensitif. Cocok untuk aplikasi dengan biaya rendah.
Sensor Kelembaban Termal (Thermal Humidity Sensor):
Mengukur kelembaban berdasarkan perubahan suhu yang disebabkan oleh kondensasi uap air. Umumnya digunakan dalam industri pengeringan.

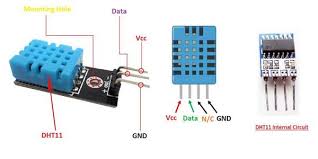

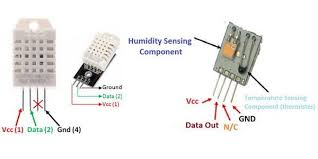

DHT11/DHT22:
Sensor digital yang mampu mengukur kelembaban dan suhu secara bersamaan. DHT11 memiliki akurasi lebih rendah dibandingkan DHT22, tetapi harganya lebih terjangkau.
Soil Moisture Sensor:
Digunakan untuk mengukur kadar air dalam tanah, ideal untuk aplikasi di bidang pertanian untuk memastikan tanaman mendapatkan kelembaban optimal.
-
Selamat datang pada presentasi tentang Sensor Kelembaban. Dalam dunia teknologi modern, sensor kelembaban memiliki peran yang sangat penting dalam berbagai bidang, mulai dari pertanian hingga sistem rumah pintar. Sensor ini digunakan untuk mendeteksi kadar kelembaban di udara atau tanah, yang kemudian diubah menjadi data untuk dianalisis atau digunakan dalam pengambilan keputusan.
Pada presentasi ini, kita akan mempelajari lebih lanjut tentang prinsip kerja sensor kelembaban, jenis-jenisnya, serta aplikasinya dalam kehidupan sehari-hari. Selain itu, kita juga akan membahas bagaimana teknologi ini membantu meningkatkan efisiensi dan memberikan solusi inovatif di berbagai sektor.
Melalui materi ini, diharapkan Anda dapat memahami dasar-dasar penggunaan sensor kelembaban, kelebihannya, serta potensinya dalam pengembangan teknologi masa depan. Selamat mengikuti dan mari kita eksplorasi bersama
-
Halo, dan selamat datang di video pembelajaran tentang Sensor Kelembaban. Dalam video ini, kita akan membahas salah satu teknologi penting yang digunakan untuk mengukur kadar kelembaban, baik di udara maupun tanah. Sensor kelembaban sangat bermanfaat di berbagai bidang, seperti pertanian, industri, hingga perangkat rumah pintar.
Anda akan mempelajari jenis-jenis sensor kelembaban, seperti sensor kapasitif, resistif, dan soil moisture sensor, serta bagaimana sensor ini bekerja untuk mengubah data lingkungan menjadi informasi yang dapat dianalisis. Kami juga akan mengeksplorasi aplikasi praktis dari sensor kelembaban, khususnya dalam sistem otomatisasi seperti irigasi cerdas.
Melalui video ini, diharapkan Anda tidak hanya memahami prinsip kerja dan keunggulan sensor kelembaban, tetapi juga bagaimana teknologi ini dapat diterapkan untuk meningkatkan efisiensi dan produktivitas di berbagai sektor. Mari kita mulai perjalanan pembelajaran ini dan eksplorasi lebih dalam tentang peran sensor kelembaban dalam mendukung inovasi teknologi.
video penjelasan materi
video simulasi
-
Selamat datang di forum diskusi tentang Sensor Kelembaban. Dalam diskusi ini, kita akan membahas konsep dasar sensor kelembaban, jenis-jenisnya, serta penerapannya di berbagai bidang, seperti pertanian, industri, dan rumah pintar. Sensor kelembaban memainkan peran penting dalam mengukur kadar air atau uap di lingkungan untuk mendukung otomatisasi sistem. Kami mengundang Anda untuk berbagi ide, pengalaman, dan pertanyaan terkait materi ini. Mari bersama-sama mendalami bagaimana teknologi ini dapat diterapkan secara efektif untuk menciptakan solusi yang inovatif. Selamat berdiskusi
-
Apa saja faktor lingkungan yang memengaruhi akurasi sensor kelembaban, dan bagaimana cara mengatasi gangguan tersebut?
-
-
Kata Pengantar
Segala puji syukur kami panjatkan kehadirat Tuhan Yang Maha Esa atas segala limpahan rahmat dan karunia-Nya, sehingga modul perkuliahan Mikroprosesor dan Mikrokontroler serta Teknik Interface dan Peripheral ini dapat disusun dan diterbitkan dengan baik. Modul ini diharapkan menjadi panduan yang komprehensif bagi mahasiswa dalam memahami dasar-dasar mikroprosesor, mikrokontroler, serta berbagai teknik interface dan peripheral yang sangat penting dalam pengembangan sistem embedded dan otomasi modern.
Materi yang disajikan mencakup teori dan konsep mikroprosesor dan mikrokontroler, arsitektur dan fungsinya, serta teknik penghubung perangkat keras dengan berbagai komponen eksternal seperti sensor, aktuator, dan modul komunikasi. Selain itu, modul ini juga menyertakan contoh-contoh praktis yang diharapkan dapat memfasilitasi pembelajaran aplikatif bagi mahasiswa dalam penerapan teori-teori yang dipelajari.
Kami juga ingin menyampaikan terima kasih kepada semua pihak yang telah membantu dalam penyusunan materi ini, terutama kepada institusi ITATS dan UMSIDA yang telah mendukung proses pengembangan modul ini. Kritik dan saran yang membangun dari para pembaca sangat kami harapkan untuk penyempurnaan materi ini di masa yang akan datang.
Semoga modul ini dapat memberikan manfaat dan menambah wawasan mahasiswa dalam memahami konsep-konsep penting yang berhubungan dengan mikroprosesor, mikrokontroler, serta teknik interface dan peripheral, yang sangat relevan dalam dunia teknologi saat ini.
Pengampu Mata Kuliah,
Syahri Muharom
Institut Teknologi Adhi Tama Surabaya (ITATS)Arief Wisaksono
Universitas Muhammadiyah Sidoarjo (UMSIDA)-
Pendahuluan Interface dan Peripheral
Interface dan peripheral adalah dua elemen penting dalam sistem komputasi yang memungkinkan komunikasi antara perangkat utama (seperti mikrokontroler, komputer, atau sistem tertanam) dengan perangkat tambahan (peripheral). Interface merujuk pada metode atau mekanisme yang digunakan untuk menghubungkan dan berkomunikasi dengan perangkat eksternal. Sementara itu, peripheral adalah perangkat tambahan seperti keyboard, mouse, printer, sensor, atau modul komunikasi yang mendukung fungsi utama perangkat.
Pentingnya Interface dan Peripheral
- Interface berfungsi sebagai penghubung antara sistem utama dan perangkat eksternal, memastikan data dapat ditransfer dan diproses dengan benar.
- Peripheral memperluas fungsi sistem utama, memungkinkan pengumpulan data, kontrol, atau interaksi dengan pengguna.
Contoh umum interface meliputi I2C, SPI, UART, dan USB, sedangkan contoh peripheral mencakup sensor, modul komunikasi, dan perangkat input/output. Kombinasi keduanya memungkinkan pengembangan sistem yang lebih fleksibel dan cerdas.
2. Jenis Interface
Interface diklasifikasikan berdasarkan metode komunikasi atau teknologi yang digunakan. Berikut adalah beberapa jenis interface yang umum:
- I2C (Inter-Integrated Circuit):
- Digunakan untuk komunikasi antara komponen dalam jarak dekat.
- Memiliki bus data dan bus clock, memungkinkan koneksi beberapa perangkat dengan jalur komunikasi minimal.
- SPI (Serial Peripheral Interface):
- Interface serial dengan kecepatan tinggi, ideal untuk menghubungkan perangkat seperti sensor atau modul memori.
- Menggunakan jalur clock, data masuk (MOSI), data keluar (MISO), dan chip select (CS).
- UART (Universal Asynchronous Receiver-Transmitter):
- Digunakan untuk komunikasi serial asinkron antara dua perangkat, seperti komputer dan mikrokontroler.
- Tidak memerlukan clock tambahan, hanya membutuhkan jalur TX (transmit) dan RX (receive).

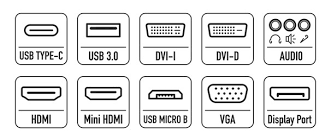

- USB (Universal Serial Bus):
- Interface yang mendukung transfer data cepat dan koneksi hot-plug untuk berbagai perangkat, seperti keyboard atau penyimpanan data.
- GPIO (General Purpose Input/Output):
- Digunakan untuk mengontrol perangkat sederhana, seperti LED, tombol, atau relay.
3. Hubungan Interface dan Peripheral
Interface bertindak sebagai jembatan penghubung yang memungkinkan peripheral berfungsi dalam sistem utama. Tanpa interface, perangkat utama tidak dapat membaca data dari peripheral atau mengontrolnya. Sebagai contoh:
- Sensor Suhu dan Mikrokontroler: Sensor (peripheral) terhubung ke mikrokontroler melalui I2C atau SPI, memungkinkan data suhu dikirim ke sistem utama untuk pengolahan lebih lanjut.
- Keyboard dan Komputer: Keyboard (peripheral) mengirimkan sinyal melalui USB (interface) ke komputer untuk diterjemahkan menjadi perintah atau teks.
Hubungan ini memastikan komunikasi yang lancar, efisien, dan terstruktur antara sistem utama dan perangkat pendukung.
4. Tren Teknologi Interface dan Peripheral
Seiring perkembangan teknologi, tren dalam bidang interface dan peripheral terus berkembang, di antaranya:

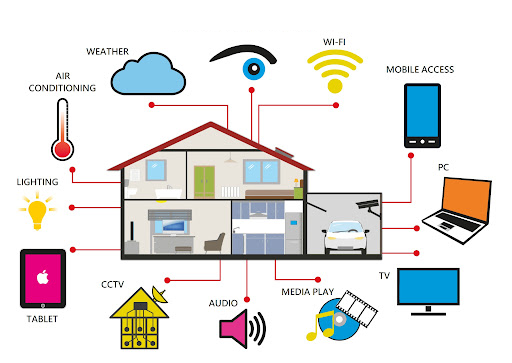

- Internet of Things (IoT):
- Mengintegrasikan peripheral seperti sensor dan modul komunikasi ke jaringan IoT melalui interface seperti MQTT atau Wi-Fi.
- Interface Nirkabel:
- Teknologi seperti Bluetooth, ZigBee, dan LoRa semakin banyak digunakan untuk menghubungkan perangkat tanpa kabel.
- Kecepatan Transfer Data Tinggi:
- Interface seperti USB-C dan Thunderbolt mendukung transfer data dalam jumlah besar dengan kecepatan tinggi.
- Edge Computing:
- Peripheral kini mampu melakukan pemrosesan data di dekat sumber data, mengurangi latensi dan kebutuhan bandwidth.
- Pengembangan AI di Perangkat Peripheral:
- Peripheral pintar, seperti kamera dengan modul AI, memungkinkan pemrosesan data secara langsung tanpa perlu interface yang kompleks.
-
Selamat datang pada presentasi mengenai Pengantar Interface. Interface merupakan elemen penting dalam sistem elektronik yang memungkinkan komunikasi antara perangkat utama, seperti mikrokontroler, dengan perangkat eksternal, seperti sensor atau aktuator. Dalam materi ini, kita akan membahas konsep dasar interface, jenis-jenisnya, dan peranannya dalam mendukung fungsi sistem elektronik. Dengan memahami interface, Anda dapat merancang sistem yang lebih efisien, fleksibel, dan kompatibel. Mari kita mulai perjalanan pembelajaran ini
-
Halo semuanya, selamat datang di video pembelajaran tentang Pengantar Interface. Interface adalah elemen penting dalam dunia teknologi yang memungkinkan komunikasi antara perangkat utama, seperti mikrokontroler, dengan perangkat tambahan seperti sensor atau aktuator.
Dalam video ini, kita akan mempelajari konsep dasar interface, jenis-jenis interface seperti I2C, SPI, dan UART, serta bagaimana mereka membantu menghubungkan perangkat dalam sebuah sistem. Anda juga akan memahami pentingnya interface dalam mendukung fungsi dan kompatibilitas perangkat di berbagai aplikasi, mulai dari kontrol motor hingga sistem berbasis IoT.
Melalui pembelajaran ini, Anda akan mendapatkan gambaran yang lebih jelas tentang peran interface dalam merancang sistem elektronik yang efisien dan efektif. Mari kita mulai pembelajaran ini, dan temukan bagaimana interface menjadi jembatan penting dalam dunia teknologi modern.
video penjelasan materi
-
Halo, dan selamat datang di forum diskusi tentang Pengantar Interface. Interface adalah komponen kunci yang memungkinkan komunikasi antara perangkat utama, seperti mikrokontroler, dengan perangkat eksternal. Dalam diskusi ini, kita akan mengeksplorasi berbagai jenis interface, seperti I2C, SPI, dan UART, serta aplikasinya dalam sistem elektronik. Kami mengundang Anda untuk berbagi wawasan, pengalaman, atau pertanyaan seputar penggunaan interface dalam proyek elektronik. Mari kita gunakan kesempatan ini untuk memperluas pemahaman dan menciptakan inovasi baru bersama. Selamat berdiskusi
-
Apa kendala utama dalam komunikasi antar perangkat menggunakan interface seperti I2C atau SPI, dan bagaimana cara menyelesaikannya?
-
-
Kata Pengantar
Segala puji syukur kami panjatkan kehadirat Tuhan Yang Maha Esa atas segala limpahan rahmat dan karunia-Nya, sehingga modul perkuliahan Mikroprosesor dan Mikrokontroler serta Teknik Interface dan Peripheral ini dapat disusun dan diterbitkan dengan baik. Modul ini diharapkan menjadi panduan yang komprehensif bagi mahasiswa dalam memahami dasar-dasar mikroprosesor, mikrokontroler, serta berbagai teknik interface dan peripheral yang sangat penting dalam pengembangan sistem embedded dan otomasi modern.
Materi yang disajikan mencakup teori dan konsep mikroprosesor dan mikrokontroler, arsitektur dan fungsinya, serta teknik penghubung perangkat keras dengan berbagai komponen eksternal seperti sensor, aktuator, dan modul komunikasi. Selain itu, modul ini juga menyertakan contoh-contoh praktis yang diharapkan dapat memfasilitasi pembelajaran aplikatif bagi mahasiswa dalam penerapan teori-teori yang dipelajari.
Kami juga ingin menyampaikan terima kasih kepada semua pihak yang telah membantu dalam penyusunan materi ini, terutama kepada institusi ITATS dan UMSIDA yang telah mendukung proses pengembangan modul ini. Kritik dan saran yang membangun dari para pembaca sangat kami harapkan untuk penyempurnaan materi ini di masa yang akan datang.
Semoga modul ini dapat memberikan manfaat dan menambah wawasan mahasiswa dalam memahami konsep-konsep penting yang berhubungan dengan mikroprosesor, mikrokontroler, serta teknik interface dan peripheral, yang sangat relevan dalam dunia teknologi saat ini.
Pengampu Mata Kuliah,
Syahri Muharom
Institut Teknologi Adhi Tama Surabaya (ITATS)Arief Wisaksono
Universitas Muhammadiyah Sidoarjo (UMSIDA)-
Pendahuluan
Motor DC adalah salah satu komponen utama dalam berbagai aplikasi elektronik, mulai dari robotika hingga sistem otomatisasi. Untuk mengontrol kecepatan dan arah putaran motor DC, diperlukan rangkaian kontrol yang efisien dan fleksibel. Salah satu solusi yang sering digunakan adalah Driver Motor L293D, sebuah modul H-Bridge yang dirancang untuk mengendalikan motor DC dengan mudah.
L293D memungkinkan pengaturan motor secara independen dalam hal kecepatan dan arah putaran menggunakan sinyal dari mikrokontroler, seperti Arduino. Modul ini mendukung pengoperasian dua motor secara bersamaan, membuatnya sangat ideal untuk aplikasi robotika. Pendekatan ini menawarkan kontrol yang presisi, aman, dan hemat daya.
2. Rangkaian Kontrol Motor DC dengan Driver Motor L293D
Deskripsi Rangkaian:
- Input: Driver L293D menerima sinyal dari mikrokontroler (seperti Arduino) untuk menentukan arah dan kecepatan motor.
- Output: Driver mengontrol motor DC dengan cara mengatur polaritas dan tegangan yang diberikan ke motor.
- Fitur Utama: Modul ini memiliki kemampuan proteksi terhadap lonjakan arus (flyback diode) dan mendukung tegangan suplai motor hingga 36V.
Langkah Perancangan:
- Koneksi Input: Sambungkan pin input (IN1, IN2) ke pin digital Arduino untuk mengontrol arah motor.
- Koneksi Output: Sambungkan motor DC ke pin output (OUT1, OUT2) pada L293D.
- Power Supply: Hubungkan sumber daya eksternal untuk motor ke pin VCC2, dan daya kontrol ke pin VCC1.
- Grounding: Sambungkan semua ground (GND) dari motor, L293D, dan Arduino untuk memastikan koneksi yang stabil.
3. Komponen yang Dibutuhkan
- Driver Motor L293D: Komponen utama untuk mengontrol motor DC.
- Motor DC: Motor untuk aplikasi yang akan dikontrol.
- Arduino (atau mikrokontroler lain): Menghasilkan sinyal kontrol untuk driver motor.
- Resistor: Untuk membatasi arus dan melindungi sirkuit.

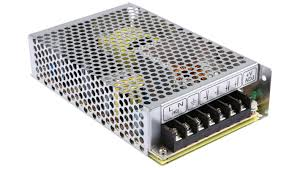

- Power Supply: Catu daya untuk motor (bisa berupa baterai atau adaptor DC).
- Kabel Jumper dan Breadboard: Untuk koneksi rangkaian.

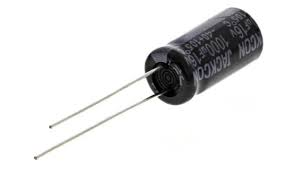

- Kapasitor (opsional): Untuk mengurangi noise dan melindungi komponen elektronik lainnya.
4. H-Bridge
Apa itu H-Bridge? H-Bridge adalah rangkaian elektronik yang memungkinkan motor DC berputar ke kedua arah (searah jarum jam dan berlawanan arah jarum jam) dengan mengatur polaritas tegangan pada terminal motor.
Cara Kerja:
- H-Bridge terdiri dari empat saklar elektronik (transistor atau MOSFET) yang membentuk konfigurasi menyerupai huruf "H".
- Ketika dua saklar diagonal diaktifkan, polaritas pada motor akan berbalik, sehingga memungkinkan motor berputar ke arah yang berbeda.
Fungsi H-Bridge pada Driver L293D:
- Driver L293D menggunakan prinsip H-Bridge untuk mengontrol arah dan kecepatan motor.
- Pin kontrol pada L293D (IN1 dan IN2) digunakan untuk mengaktifkan saklar internalnya, sehingga polaritas tegangan pada motor dapat diatur.
Keunggulan H-Bridge:
- Memungkinkan kontrol arah motor tanpa memerlukan perangkat mekanis.
- Kompatibel dengan berbagai sumber daya dan motor.
-
Selamat datang dalam presentasi tentang Rangkaian Kontrol Motor DC dengan Driver L293D. Motor DC merupakan komponen penting dalam berbagai aplikasi, seperti robotika dan otomatisasi. Untuk mengontrol kecepatan dan arah putarannya, diperlukan driver motor seperti L293D. Dalam materi ini, kita akan mempelajari cara kerja driver motor, bagaimana merancang rangkaian kontrol, dan aplikasinya. Diharapkan materi ini dapat memberikan pemahaman praktis dalam mengimplementasikan kontrol motor DC yang efisien.
-
Halo, dan selamat datang di video pembelajaran tentang Rangkaian Kontrol Motor DC dengan Driver L293D. Motor DC adalah komponen yang sering digunakan dalam aplikasi robotika dan sistem otomatisasi, dan driver motor L293D adalah solusi praktis untuk mengontrol arah dan kecepatan motor DC.
Dalam video ini, Anda akan mempelajari cara kerja driver L293D, perancangan rangkaian kontrol motor DC, dan komponen yang dibutuhkan untuk membangun sistem yang stabil dan efisien. Kami juga akan menjelaskan prinsip kerja H-Bridge, yang menjadi dasar pengoperasian driver motor ini.
Melalui video ini, Anda akan mendapatkan pemahaman praktis tentang bagaimana merancang sistem kontrol motor yang dapat digunakan untuk berbagai aplikasi. Mari kita mulai pembelajaran ini, dan eksplorasi lebih dalam tentang teknologi kontrol motor DC menggunakan driver L293D.
video penjelasan materi
video simulasi
-
Selamat datang di forum diskusi tentang Rangkaian Kontrol Motor DC dengan Driver L293D. Driver L293D adalah solusi efektif untuk mengontrol kecepatan dan arah motor DC, terutama dalam aplikasi robotika dan otomatisasi. Dalam diskusi ini, Anda dapat membahas cara kerja driver ini, desain rangkaian, tantangan yang dihadapi, dan tips implementasi. Kami mengundang Anda untuk berbagi ide dan pengalaman yang dapat memperkaya pemahaman bersama. Mari manfaatkan forum ini untuk belajar dan berinovasi bersama. Selamat berdiskusi
-
Apa saja kendala dalam merancang rangkaian kontrol motor DC yang melibatkan lebih dari satu motor, dan bagaimana solusi terbaik untuk mengatasinya?
-
-
Kata Pengantar
Segala puji syukur kami panjatkan kehadirat Tuhan Yang Maha Esa atas segala limpahan rahmat dan karunia-Nya, sehingga modul perkuliahan Mikroprosesor dan Mikrokontroler serta Teknik Interface dan Peripheral ini dapat disusun dan diterbitkan dengan baik. Modul ini diharapkan menjadi panduan yang komprehensif bagi mahasiswa dalam memahami dasar-dasar mikroprosesor, mikrokontroler, serta berbagai teknik interface dan peripheral yang sangat penting dalam pengembangan sistem embedded dan otomasi modern.
Materi yang disajikan mencakup teori dan konsep mikroprosesor dan mikrokontroler, arsitektur dan fungsinya, serta teknik penghubung perangkat keras dengan berbagai komponen eksternal seperti sensor, aktuator, dan modul komunikasi. Selain itu, modul ini juga menyertakan contoh-contoh praktis yang diharapkan dapat memfasilitasi pembelajaran aplikatif bagi mahasiswa dalam penerapan teori-teori yang dipelajari.
Kami juga ingin menyampaikan terima kasih kepada semua pihak yang telah membantu dalam penyusunan materi ini, terutama kepada institusi ITATS dan UMSIDA yang telah mendukung proses pengembangan modul ini. Kritik dan saran yang membangun dari para pembaca sangat kami harapkan untuk penyempurnaan materi ini di masa yang akan datang.
Semoga modul ini dapat memberikan manfaat dan menambah wawasan mahasiswa dalam memahami konsep-konsep penting yang berhubungan dengan mikroprosesor, mikrokontroler, serta teknik interface dan peripheral, yang sangat relevan dalam dunia teknologi saat ini.
Pengampu Mata Kuliah,
Syahri Muharom
Institut Teknologi Adhi Tama Surabaya (ITATS)Arief Wisaksono
Universitas Muhammadiyah Sidoarjo (UMSIDA)-
1. Pendahuluan
Motor DC adalah perangkat yang sangat umum digunakan dalam berbagai aplikasi, mulai dari peralatan rumah tangga hingga sistem robotika. Dalam banyak kasus, kontrol kecepatan motor DC menjadi kebutuhan utama, terutama ketika motor digunakan untuk aplikasi presisi seperti robot, conveyor belt, atau perangkat elektronik lainnya.
Pulse Width Modulation (PWM) adalah metode yang sering digunakan untuk mengontrol kecepatan motor DC secara efisien. PWM bekerja dengan cara mengatur durasi sinyal "on" dan "off" dalam siklus tertentu, sehingga rata-rata daya yang diberikan ke motor dapat diatur. Pendekatan ini menawarkan kontrol kecepatan motor yang hemat energi, presisi tinggi, dan mudah diimplementasikan menggunakan mikrokontroler seperti Arduino.
2. Rangkaian Kontrol Motor DC dengan PWM
Prinsip Kerja Rangkaian:
- PWM digunakan untuk mengatur tegangan rata-rata yang diberikan ke motor DC dengan mengubah siklus kerja (duty cycle) dari sinyal PWM.
- Semakin besar siklus kerja, semakin tinggi tegangan rata-rata, sehingga motor berputar lebih cepat. Sebaliknya, siklus kerja yang lebih kecil akan memperlambat putaran motor.
Langkah Perancangan:
- Sumber Sinyal PWM: Menggunakan mikrokontroler seperti Arduino untuk menghasilkan sinyal PWM pada pin digital.
- Driver Motor (Transistor atau MOSFET): Membantu menguatkan sinyal PWM untuk memberikan arus yang cukup ke motor DC.
- Motor DC: Menerima sinyal PWM melalui driver motor untuk mengontrol kecepatan.
- Power Supply: Memberikan daya ke motor dan mikrokontroler.
- Dioda Flyback: Melindungi komponen dari lonjakan arus balik yang dihasilkan motor saat berhenti.
3. Komponen yang Dibutuhkan
- Motor DC: Komponen utama yang kecepatannya akan dikontrol.
- Arduino (atau mikrokontroler lain): Digunakan untuk menghasilkan sinyal PWM.
- Transistor atau MOSFET: Sebagai driver untuk mengontrol arus ke motor.
- Resistor: Membatasi arus pada transistor atau MOSFET.
- Dioda Flyback: Melindungi sirkuit dari arus balik yang dihasilkan oleh motor.
- Potensiometer (opsional): Digunakan untuk mengatur kecepatan motor secara manual.
- Power Supply: Memberikan daya ke motor dan mikrokontroler.
- Kabel Jumper dan Breadboard: Untuk koneksi rangkaian.
4. Penjelasan PWM (Pulse Width Modulation)
Apa itu PWM?
PWM adalah teknik modulasi sinyal digital di mana sinyal pulsa memiliki siklus kerja yang dapat diubah untuk mengontrol daya yang dikirimkan ke perangkat elektronik seperti motor DC. Siklus kerja (duty cycle) adalah rasio antara durasi "on" terhadap total durasi siklus (biasanya dinyatakan dalam persen).Bagaimana PWM Bekerja?
- PWM mengatur tegangan rata-rata yang diberikan ke motor dengan menyalakan dan mematikan sinyal digital dalam interval tertentu.
- Tegangan rata-rata ditentukan oleh siklus kerja:
- Siklus kerja 100%: Tegangan penuh, motor berputar dengan kecepatan maksimum.
- Siklus kerja 50%: Tegangan setengah, motor berputar dengan kecepatan menengah.
- Siklus kerja 0%: Tidak ada tegangan, motor berhenti.
Keunggulan PWM:
- Efisiensi Energi: Karena menggunakan sinyal digital, hampir tidak ada energi yang terbuang dalam bentuk panas.
- Presisi Tinggi: Kecepatan motor dapat dikontrol dengan akurasi tinggi.
Kompatibilitas: Mudah diterapkan menggunakan mikrokontroler dan driver motor
-
Selamat datang di presentasi mengenai Rangkaian Kontrol Motor DC dengan PWM. Pulse Width Modulation (PWM) adalah metode canggih yang digunakan untuk mengatur kecepatan motor DC secara hemat energi dan presisi tinggi. Dalam materi ini, Anda akan mempelajari prinsip kerja PWM, komponen yang digunakan, serta langkah-langkah merancang rangkaian kontrol motor DC menggunakan teknik ini. Mari kita eksplorasi teknologi PWM untuk mendukung aplikasi otomatisasi yang lebih inovatif.
-
Halo, dan selamat datang di video pembelajaran tentang Rangkaian Kontrol Motor DC dengan PWM. Pulse Width Modulation (PWM) adalah teknik canggih yang memungkinkan kita mengontrol kecepatan motor DC secara presisi dengan cara mengatur siklus kerja sinyal digital.
Dalam video ini, Anda akan mempelajari prinsip kerja PWM, bagaimana sinyal PWM memengaruhi kecepatan motor, serta cara merancang rangkaian kontrol motor DC berbasis PWM. Kami juga akan menjelaskan komponen-komponen utama yang dibutuhkan, seperti mikrokontroler, transistor, dan motor DC.
Dengan memahami materi ini, Anda akan dapat menerapkan teknik PWM dalam berbagai aplikasi otomatisasi dan robotika. Mari kita mulai pembelajaran ini, dan pelajari bagaimana PWM dapat memberikan kontrol motor yang hemat energi dan efisien.
video penjelasan materi
video simulasi
-
Halo, selamat datang di forum diskusi tentang Rangkaian Kontrol Motor DC dengan PWM. Pulse Width Modulation (PWM) adalah teknik canggih yang memungkinkan kontrol kecepatan motor DC dengan efisiensi tinggi. Dalam diskusi ini, kita akan membahas prinsip kerja PWM, cara merancang rangkaian kontrol, dan tantangan dalam implementasinya. Kami mengundang Anda untuk berbagi pengalaman, bertanya, atau memberikan ide-ide baru seputar penggunaan PWM dalam kontrol motor. Mari berdiskusi untuk memperluas wawasan dan meningkatkan keterampilan bersama. Selamat berdiskusi
-
Bagaimana menentukan frekuensi PWM yang optimal untuk mengontrol motor DC agar tidak menimbulkan suara atau getaran berlebihan?
-
-
Kata Pengantar
Segala puji syukur kami panjatkan kehadirat Tuhan Yang Maha Esa atas segala limpahan rahmat dan karunia-Nya, sehingga modul perkuliahan Mikroprosesor dan Mikrokontroler serta Teknik Interface dan Peripheral ini dapat disusun dan diterbitkan dengan baik. Modul ini diharapkan menjadi panduan yang komprehensif bagi mahasiswa dalam memahami dasar-dasar mikroprosesor, mikrokontroler, serta berbagai teknik interface dan peripheral yang sangat penting dalam pengembangan sistem embedded dan otomasi modern.
Materi yang disajikan mencakup teori dan konsep mikroprosesor dan mikrokontroler, arsitektur dan fungsinya, serta teknik penghubung perangkat keras dengan berbagai komponen eksternal seperti sensor, aktuator, dan modul komunikasi. Selain itu, modul ini juga menyertakan contoh-contoh praktis yang diharapkan dapat memfasilitasi pembelajaran aplikatif bagi mahasiswa dalam penerapan teori-teori yang dipelajari.
Kami juga ingin menyampaikan terima kasih kepada semua pihak yang telah membantu dalam penyusunan materi ini, terutama kepada institusi ITATS dan UMSIDA yang telah mendukung proses pengembangan modul ini. Kritik dan saran yang membangun dari para pembaca sangat kami harapkan untuk penyempurnaan materi ini di masa yang akan datang.
Semoga modul ini dapat memberikan manfaat dan menambah wawasan mahasiswa dalam memahami konsep-konsep penting yang berhubungan dengan mikroprosesor, mikrokontroler, serta teknik interface dan peripheral, yang sangat relevan dalam dunia teknologi saat ini.
Pengampu Mata Kuliah,
Syahri Muharom
Institut Teknologi Adhi Tama Surabaya (ITATS)Arief Wisaksono
Universitas Muhammadiyah Sidoarjo (UMSIDA)-
Pendahuluan IoT
Internet of Things (IoT) adalah konsep teknologi yang memungkinkan perangkat-perangkat fisik saling terhubung melalui internet untuk berbagi data dan melakukan tugas secara otomatis. IoT telah membawa revolusi dalam berbagai bidang seperti rumah pintar, kesehatan, industri, transportasi, dan pertanian, dengan memungkinkan integrasi perangkat pintar yang dapat berinteraksi tanpa intervensi manusia secara langsung.
Penerapan IoT menciptakan peluang besar untuk meningkatkan efisiensi, mengurangi biaya operasional, dan menyediakan solusi inovatif yang lebih cerdas. Dalam sistem IoT, perangkat seperti sensor, aktuator, dan kontroler menjadi elemen utama untuk mengumpulkan data dari lingkungan dan mengambil tindakan sesuai kebutuhan. Dengan mempelajari IoT, kita memahami bagaimana teknologi ini mengubah cara hidup dan bekerja di era digital.
2. Apa Itu Internet?
Internet adalah jaringan global yang menghubungkan perangkat dan sistem di seluruh dunia, memungkinkan pertukaran informasi dan komunikasi tanpa batas. Fungsi utama internet adalah menyediakan sarana untuk berbagi data, mengakses informasi, dan mendukung berbagai layanan seperti email, media sosial, dan aplikasi cloud.
Ciri-ciri Internet:
- Interkoneksi Global: Menghubungkan miliaran perangkat di seluruh dunia.
- Aksesibilitas: Memungkinkan pengguna untuk mengakses informasi kapan saja dan di mana saja.
- Berbasis Protokol: Beroperasi menggunakan protokol standar seperti HTTP, TCP/IP, dan FTP.
Internet menjadi fondasi utama dari IoT, karena memungkinkan perangkat-perangkat IoT untuk berkomunikasi dan bertukar data secara efisien.
3. Apa Itu IoT?
IoT adalah sistem yang terdiri dari perangkat fisik yang dilengkapi dengan sensor, perangkat lunak, dan teknologi lainnya, yang memungkinkan perangkat-perangkat ini untuk terhubung ke internet dan saling berkomunikasi.
Karakteristik IoT:
- Konektivitas: Perangkat IoT terhubung melalui internet untuk mengirim dan menerima data.
- Sensor: Mengumpulkan data dari lingkungan seperti suhu, kelembaban, atau gerakan.
- Otomasi: IoT memungkinkan otomatisasi tugas tanpa intervensi manusia.
- Analitik Data: Data yang dikumpulkan dianalisis untuk pengambilan keputusan yang lebih baik.
Contohnya, perangkat seperti termostat pintar dapat memantau suhu ruangan dan secara otomatis menyesuaikan pendingin atau pemanas untuk kenyamanan pengguna.
4. Aplikasi IoT
1. Rumah Pintar (Smart Home):
- Permasalahan: Penggunaan energi yang boros dan kurangnya kontrol terhadap perangkat rumah tangga.
- Solusi IoT: Menggunakan perangkat pintar seperti lampu otomatis, kamera keamanan, dan sistem pengatur suhu.
- Hasil yang Diharapkan: Hemat energi, keamanan rumah lebih baik, dan kenyamanan pengguna meningkat.
2. IoT dalam Kesehatan (Healthcare):
- Permasalahan: Pemantauan pasien yang memerlukan pengawasan terus-menerus.
- Solusi IoT: Perangkat wearable untuk memantau detak jantung atau tekanan darah secara real-time.
- Hasil yang Diharapkan: Peningkatan kualitas perawatan pasien dan pengurangan biaya kesehatan.
3. IoT dalam Industri (Industrial IoT):
- Permasalahan: Efisiensi produksi dan deteksi dini masalah mesin.
- Solusi IoT: Sensor untuk memantau kinerja mesin secara real-time.
- Hasil yang Diharapkan: Pengurangan waktu henti mesin, peningkatan produktivitas, dan efisiensi operasional.
4. Transportasi Pintar (Smart Transportation):
- Permasalahan: Manajemen lalu lintas dan keamanan transportasi.
- Solusi IoT: Sistem GPS, sensor lalu lintas, dan kendaraan otonom.
- Hasil yang Diharapkan: Pengurangan kemacetan, peningkatan keselamatan, dan efisiensi transportasi.
5. Pertanian Pintar (Smart Agriculture):
- Permasalahan: Pengelolaan irigasi dan pengawasan tanaman.
- Solusi IoT: Sensor kelembaban tanah dan drone untuk memantau kondisi lahan.
- Hasil yang Diharapkan: Hasil panen lebih tinggi, penghematan air, dan efisiensi penggunaan lahan.
-
Selamat datang pada presentasi tentang Pengantar Internet of Things (IoT). IoT adalah teknologi revolusioner yang menghubungkan perangkat-perangkat pintar melalui internet untuk berbagi data dan melakukan tugas secara otomatis. Dalam materi ini, kita akan mempelajari konsep dasar IoT, komponen-komponen utamanya, serta penerapan teknologi ini dalam berbagai bidang seperti rumah pintar, kesehatan, dan industri. Dengan memahami IoT, kita dapat menciptakan solusi yang lebih cerdas dan efisien untuk tantangan di masa depan.
-
Halo, selamat datang di video pembelajaran tentang Pengantar Internet of Things (IoT). IoT adalah teknologi revolusioner yang memungkinkan perangkat-perangkat pintar saling terhubung melalui internet untuk berbagi data dan melakukan tugas secara otomatis.
Dalam video ini, kita akan membahas konsep dasar IoT, komponen utamanya seperti sensor, aktuator, jaringan komunikasi, dan platform cloud, serta bagaimana teknologi ini diterapkan di berbagai bidang seperti rumah pintar, kesehatan, dan industri. Anda juga akan belajar bagaimana IoT membantu menciptakan solusi yang lebih efisien dan cerdas.
Melalui pembelajaran ini, Anda akan memahami peran IoT dalam dunia modern dan bagaimana teknologi ini membawa perubahan besar dalam kehidupan sehari-hari. Mari kita mulai pembelajaran ini dan temukan potensi luar biasa dari Internet of Things.
video penjelasan materi
-
Halo, selamat datang di forum diskusi tentang Pengantar Internet of Things (IoT). IoT adalah teknologi yang menghubungkan perangkat-perangkat pintar melalui internet untuk berbagi data dan menjalankan tugas secara otomatis. Dalam forum ini, kita akan membahas konsep dasar IoT, komponen utamanya, serta contoh penerapannya di berbagai bidang. Kami mengundang Anda untuk berbagi ide, pengalaman, atau pertanyaan mengenai potensi dan tantangan IoT. Mari bersama-sama mengeksplorasi bagaimana teknologi ini dapat menciptakan solusi yang lebih cerdas dan efisien. Selamat berdiskusi.
-
Bagaimana cara memastikan keamanan data yang dikirimkan oleh perangkat IoT dalam jaringan publik?
-
-
Kata Pengantar
Segala puji syukur kami panjatkan kehadirat Tuhan Yang Maha Esa atas segala limpahan rahmat dan karunia-Nya, sehingga modul perkuliahan Mikroprosesor dan Mikrokontroler serta Teknik Interface dan Peripheral ini dapat disusun dan diterbitkan dengan baik. Modul ini diharapkan menjadi panduan yang komprehensif bagi mahasiswa dalam memahami dasar-dasar mikroprosesor, mikrokontroler, serta berbagai teknik interface dan peripheral yang sangat penting dalam pengembangan sistem embedded dan otomasi modern.
Materi yang disajikan mencakup teori dan konsep mikroprosesor dan mikrokontroler, arsitektur dan fungsinya, serta teknik penghubung perangkat keras dengan berbagai komponen eksternal seperti sensor, aktuator, dan modul komunikasi. Selain itu, modul ini juga menyertakan contoh-contoh praktis yang diharapkan dapat memfasilitasi pembelajaran aplikatif bagi mahasiswa dalam penerapan teori-teori yang dipelajari.
Kami juga ingin menyampaikan terima kasih kepada semua pihak yang telah membantu dalam penyusunan materi ini, terutama kepada institusi ITATS dan UMSIDA yang telah mendukung proses pengembangan modul ini. Kritik dan saran yang membangun dari para pembaca sangat kami harapkan untuk penyempurnaan materi ini di masa yang akan datang.
Semoga modul ini dapat memberikan manfaat dan menambah wawasan mahasiswa dalam memahami konsep-konsep penting yang berhubungan dengan mikroprosesor, mikrokontroler, serta teknik interface dan peripheral, yang sangat relevan dalam dunia teknologi saat ini.
Pengampu Mata Kuliah,
Syahri Muharom
Institut Teknologi Adhi Tama Surabaya (ITATS)Arief Wisaksono
Universitas Muhammadiyah Sidoarjo (UMSIDA)-
Penjelasan Komponen Utama IoT
IoT adalah sistem yang terdiri dari berbagai komponen yang saling terhubung untuk mengumpulkan, mengirim, dan menganalisis data. Komponen utama dalam implementasi IoT meliputi:
- Sensor dan Aktuator:
- Sensor: Perangkat yang digunakan untuk mengumpulkan data fisik dari lingkungan, seperti suhu, kelembaban, cahaya, atau tekanan.
- Aktuator: Perangkat yang menerima perintah untuk melakukan tindakan fisik, seperti menyalakan lampu atau membuka pintu.
- Perangkat Edge (Mikrokontroler atau Gateway):
- Menghubungkan sensor dan aktuator ke jaringan IoT. Mikrokontroler seperti Arduino atau Raspberry Pi sering digunakan sebagai perangkat pemrosesan data di lapangan.
- Jaringan Komunikasi:
- Menghubungkan perangkat IoT dengan internet menggunakan teknologi seperti Wi-Fi, Bluetooth, ZigBee, LoRa, atau jaringan seluler (4G/5G).
- Platform Cloud:
- Tempat untuk menyimpan, memproses, dan menganalisis data yang dikirim oleh perangkat IoT. Platform ini juga menyediakan aplikasi untuk pengguna akhir.
- Aplikasi dan Antarmuka Pengguna:
- Menghubungkan pengguna dengan sistem IoT melalui aplikasi mobile, web, atau dasbor yang menampilkan data real-time dan memungkinkan kontrol perangkat.
2. Kelebihan IoT
- Otomatisasi dan Efisiensi:
- IoT memungkinkan otomatisasi berbagai proses, seperti irigasi, kontrol suhu, dan pengawasan keamanan, sehingga meningkatkan efisiensi kerja.
- Pengambilan Keputusan Berdasarkan Data:
- Dengan analisis data real-time, IoT membantu dalam pengambilan keputusan yang lebih cepat dan tepat.
- Pengurangan Biaya Operasional:
- Sistem IoT dapat memantau perangkat secara terus-menerus, mencegah kerusakan, dan mengurangi biaya perawatan.
- Konektivitas yang Luas:
- IoT menghubungkan berbagai perangkat dalam satu jaringan, memungkinkan integrasi dan manajemen yang lebih baik.
- Peningkatan Kenyamanan:
- Perangkat pintar berbasis IoT, seperti termostat otomatis atau lampu pintar, memberikan kenyamanan bagi pengguna di rumah atau tempat kerja.
3. Kekurangan IoT
- Keamanan dan Privasi:
- Data yang dikumpulkan oleh perangkat IoT rentan terhadap peretasan atau penyalahgunaan jika tidak dilindungi dengan baik.
- Kompleksitas Sistem:
- Sistem IoT memerlukan integrasi perangkat keras, perangkat lunak, dan jaringan yang kompleks, sehingga sulit diimplementasikan tanpa keahlian teknis.
- Ketergantungan pada Internet:
- Perangkat IoT memerlukan koneksi internet yang stabil untuk berfungsi dengan baik, sehingga rentan terhadap gangguan jaringan.
- Biaya Awal Tinggi:
- Implementasi IoT sering memerlukan investasi awal yang cukup besar, termasuk perangkat, infrastruktur, dan pelatihan.
- Interoperabilitas:
- Perangkat IoT dari produsen yang berbeda mungkin tidak kompatibel satu sama lain, sehingga menyulitkan integrasi.
4. Penerapan IoT
Contoh Penerapan: Rumah Pintar (Smart Home)
Deskripsi:
Sistem rumah pintar menggunakan IoT untuk menghubungkan perangkat rumah tangga seperti lampu, termostat, kamera keamanan, dan peralatan lainnya. Pengguna dapat mengontrol perangkat ini melalui smartphone atau perintah suara.Manfaat:
- Efisiensi Energi: Lampu dan pendingin udara otomatis mati ketika tidak ada orang di ruangan.
- Keamanan: Kamera keamanan IoT dapat diakses dari mana saja untuk memantau kondisi rumah.
- Kenyamanan: Perangkat IoT seperti asisten suara memudahkan pengguna dalam mengatur aktivitas rumah tangga.
Permasalahan:
- Keamanan Data: Sistem rumah pintar rentan terhadap peretasan jika tidak dilindungi dengan enkripsi yang memadai.
- Ketergantungan pada Internet: Sistem tidak berfungsi optimal jika koneksi internet terputus.
-
Selamat datang dalam presentasi tentang Implementasi Internet of Things (IoT). Setelah memahami dasar-dasar IoT, kini saatnya kita menjelajahi bagaimana IoT diimplementasikan dalam dunia nyata. Dalam materi ini, Anda akan mempelajari komponen utama dalam sistem IoT, kelebihan dan kekurangannya, serta berbagai contoh penerapannya di bidang-bidang strategis. Dengan pembelajaran ini, diharapkan Anda dapat mengaplikasikan IoT dalam menciptakan inovasi teknologi yang relevan dan berdampak. Selamat mengikuti.
-
Halo, dan selamat datang di video pembelajaran tentang Implementasi Internet of Things (IoT). Setelah memahami konsep dasar IoT, kini kita akan mengeksplorasi bagaimana teknologi ini diterapkan dalam berbagai aplikasi dunia nyata.
Dalam video ini, Anda akan mempelajari komponen utama IoT, seperti sensor, aktuator, dan platform cloud, serta bagaimana komponen-komponen ini bekerja bersama untuk menciptakan solusi otomatisasi. Kami juga akan membahas kelebihan dan kekurangan IoT, serta penerapannya dalam sektor strategis seperti rumah pintar, kesehatan, dan industri.
Dengan pemahaman yang lebih mendalam tentang implementasi IoT, Anda akan dapat merancang sistem IoT yang relevan dengan kebutuhan modern. Mari kita mulai pembelajaran ini, dan lihat bagaimana IoT dapat membawa dampak positif dalam berbagai aspek kehidupan.
video penjelasan materi
-
Selamat datang di forum diskusi tentang Implementasi Internet of Things (IoT). Setelah memahami konsep dasar IoT, diskusi ini berfokus pada bagaimana IoT diimplementasikan dalam dunia nyata. Kita akan membahas komponen utama IoT, kelebihan, kekurangan, dan contoh aplikasi praktisnya. Kami mengundang Anda untuk berbagi pengalaman, ide inovatif, atau bertanya seputar penerapan IoT dalam berbagai sektor. Mari kita manfaatkan forum ini untuk belajar bersama dan menemukan cara baru untuk menerapkan IoT secara efektif. Selamat berdiskusi.
-
Apa solusi untuk mengatasi keterbatasan daya perangkat IoT yang digunakan dalam lokasi terpencil atau sulit dijangkau?
-
-
Kata Pengantar
Segala puji syukur kami panjatkan kehadirat Tuhan Yang Maha Esa atas segala limpahan rahmat dan karunia-Nya, sehingga modul perkuliahan Mikroprosesor dan Mikrokontroler serta Teknik Interface dan Peripheral ini dapat disusun dan diterbitkan dengan baik. Modul ini diharapkan menjadi panduan yang komprehensif bagi mahasiswa dalam memahami dasar-dasar mikroprosesor, mikrokontroler, serta berbagai teknik interface dan peripheral yang sangat penting dalam pengembangan sistem embedded dan otomasi modern.
Materi yang disajikan mencakup teori dan konsep mikroprosesor dan mikrokontroler, arsitektur dan fungsinya, serta teknik penghubung perangkat keras dengan berbagai komponen eksternal seperti sensor, aktuator, dan modul komunikasi. Selain itu, modul ini juga menyertakan contoh-contoh praktis yang diharapkan dapat memfasilitasi pembelajaran aplikatif bagi mahasiswa dalam penerapan teori-teori yang dipelajari.
Kami juga ingin menyampaikan terima kasih kepada semua pihak yang telah membantu dalam penyusunan materi ini, terutama kepada institusi ITATS dan UMSIDA yang telah mendukung proses pengembangan modul ini. Kritik dan saran yang membangun dari para pembaca sangat kami harapkan untuk penyempurnaan materi ini di masa yang akan datang.
Semoga modul ini dapat memberikan manfaat dan menambah wawasan mahasiswa dalam memahami konsep-konsep penting yang berhubungan dengan mikroprosesor, mikrokontroler, serta teknik interface dan peripheral, yang sangat relevan dalam dunia teknologi saat ini.
Pengampu Mata Kuliah,
Syahri Muharom
Institut Teknologi Adhi Tama Surabaya (ITATS)Arief Wisaksono
Universitas Muhammadiyah Sidoarjo (UMSIDA)-
Deskripsi PBL: Mahasiswa diminta untuk merancang dan mengimplementasikan sistem berbasis Arduino yang memanfaatkan teknik interface untuk mengatasi masalah nyata dalam kehidupan sehari-hari. Proyek harus mengintegrasikan sensor, aktuator, dan komunikasi data dengan perangkat lain.
Ketentuan Project:
a. Project Cukup Simulasi menggunakan Thinkercadb. Step-step Pembuatan Rangkaian dan program, dengan di iringi narasi suara penjelasan dari mahasiswa.(berupa video)c. Laporan Project beserta dokumentasi kegiatan bisa di buat word kemudian di convert ke pdf.d. Hasil Video dan Laporan di upload di melalui SPADA indonesia di Minggu ke 16 (UAS).PBL
Judul Proyek: Rancanglah sebuah "Sistem Pemantauan dan Kontrol Otomatis" yang dapat diterapkan pada salah satu dari pilihan berikut:
•Sistem Rumah Pintar (Smart Home)•Sistem Pemantauan Lingkungan (Environmental Monitoring)•Otomasi Industri (Industrial Automation)•Pertanian Cerdas (Smart Agriculture)2. Spesifikasi Proyek:
•Sistem harus menggunakan minimal dua sensor (contoh: sensor suhu, kelembaban, jarak, cahaya, dsb).•Sistem harus melibatkan satu aktuator (contoh: relay, motor servo, atau LED).•Tampilkan data hasil pembacaan sensor pada LCD.3. Langkah-Langkah:
- Identifikasi masalah dan tentukan solusi berbasis Arduino.
- Rancang diagram blok sistem, termasuk aliran data dari sensor ke aktuator.
- Kembangkan kode program menggunakan Arduino IDE.
- Uji coba sistem untuk memastikan fungsi sesuai spesifikasi.
- Dokumentasikan proses, hasil, dan analisis proyek.
4. Kriteria Penilaian:- Perancangan Sistem (20%): Diagram blok, alur kerja sistem, dan desain perangkat keras.
- Implementasi (30%): Fungsi perangkat keras, keakuratan data, dan efektivitas sistem.
- Kreativitas (20%): Inovasi dalam memanfaatkan teknik interface.
- Dokumentasi (30%): Laporan proyek yang mencakup latar belakang, metode, hasil, dan kesimpulan.
-
LMS-SPADA INDONESIA
