Tugas topik ke 2 (ER Model)

Instruksi Tugas: Pemodelan Basis Data dengan Entity-Relationship Model

Judul Tugas: Analisis dan Perancangan ER Berdasarkan Studi Kasus

Tujuan Pembelajaran: Setelah menyelesaikan tugas ini, mahasiswa diharapkan mampu:

1. Menganalisis sebuah proses bisnis dari studi kasus yang diberikan.

2. Mengidentifikasi entitas, atribut (termasuk primary key), dan relasi yang relevan.

3. Memodelkan dan menggambarkan hubungan antar data dalam bentuk Entity-Relationship model

4. Menerjemahkan transaksi data dalam studi kasus menjadi relasi dengan kardinalitas yang tepat.

Studi Kasus:

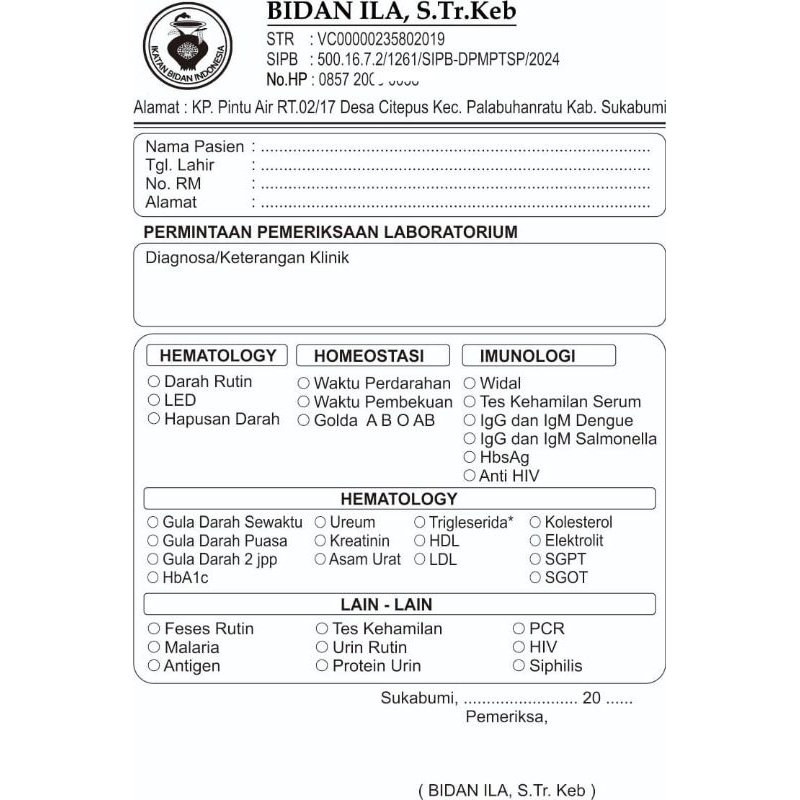

Langkah-Langkah Pengerjaan Tugas

Berikut adalah panduan langkah demi langkah untuk menyelesaikan tugas ini:

Tahap 1: Analisis dan Identifikasi Komponen

1. Baca dan Pahami Studi Kasus: Bacalah studi kasus secara menyeluruh. Tandai atau catat semua kata benda yang berpotensi menjadi entitas dan semua proses/kegiatan yang menunjukkan adanya transaksi data atau hubungan.

2. Identifikasi Entitas (Entities):

   • Tentukan objek-objek utama yang perlu disimpan datanya dalam sistem. Entitas biasanya adalah kata benda seperti orang, tempat, atau konsep.

   • Buat daftar semua entitas yang berhasil Anda temukan.

3. Identifikasi Atribut (Attributes):

   • Untuk setiap entitas yang telah Anda identifikasi, tentukan properti atau data deskriptif yang melekat padanya.

   • Tentukan Primary Key (atribut unik) untuk setiap entitas.

   • Buat daftar atribut untuk masing-masing entitas.

4. Identifikasi Relasi dan Kardinalitas (Relationships):

   • Analisis bagaimana entitas-entitas tersebut saling berinteraksi. Hubungan ini biasanya ditunjukkan oleh kata kerja atau frasa yang menjelaskan transaksi dalam studi kasus.

   • Tentukan kardinalitas relasi (derajat hubungan):

     • One-to-One (1:1): Satu data di entitas A hanya berhubungan dengan satu data di entitas B.

     • One-to-Many (1:N): Satu data di entitas A dapat berhubungan dengan banyak data di entitas B.

     • Many-to-Many (N:M): Banyak data di entitas A dapat berhubungan dengan banyak data di entitas B. Relasi ini seringkali perlu dipecah menjadi entitas asosiatif/penghubung.

Tahap 2: Penggambaran ER Model

1. Gunakan Notasi Standar: Gambarkan ER

   • Entitas: digambarkan dengan persegi panjang.

   • Atribut: digambarkan dengan oval

   • Relasi: digambarkan dengan belah ketupat .

2. Gambar Diagram Lengkap:

   • Letakkan semua entitas yang telah Anda identifikasi.

   • Hubungkan entitas-entitas tersebut menggunakan garis relasi sesuai dengan analisis Anda.

   • Tuliskan nama relasi (biasanya kata kerja) pada garis penghubung atau di dalam simbol belah ketupat.

   • Tambahkan simbol kardinalitas pada setiap ujung garis relasi untuk menunjukkan derajat hubungan.

   • Lengkapi setiap entitas dengan atribut-atributnya dan berikan garis bawah pada atribut yang menjadi Primary Key.

Format Laporan Tugas

Kumpulkan tugas Anda dalam format dokumen PDF tunggal yang berisi:

1. Gambar ER Diagram Final: Gambar ER Diagram yang jelas, rapi, dan mudah dibaca.


Kriteria Penilaian
